Skoda Felicia: Снятие и установка стартера
СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините отрицательный провод от батареи - это особенно важно, так как провод питания стартера постоянно находится под напряжением.

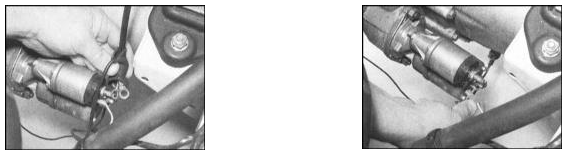

2. Снимите резиновый защитный чехол и отсоедините электропроводку от задней стороны тягового реле. Постарайтесь запомнить порядок подсоединения проводов.
3. Отпустите фиксатор, отделите электропроводку огней заднего хода от корпуса стартера и отведите ее в сторону.
Возможно, электропроводку огней заднего хода придется отсоединить от своего датчика-выключателя, чтобы гарантировать полное отсутствие риска повреждения ее в ходе демонтажа стартера.
4. Поддерживая стартер рукой, отдайте гайки крепления на куполе сцепления.
5. Снимите стартер.
УСТАНОВКА ПОРЯДОК ВЫПОЛНЕНИЯ Установка производится в обратном порядке. Весь крепеж затягивайте с требуемым усилием. Проследите за правильностью прокладки и надежностью подсоединения электропроводки.
