Skoda Fabia: Снятие и установка телескопической стойки - Передняя подвеска - Инструкция по эксплуатации автомобиля Skoda FabiaSkoda Fabia: Снятие и установка телескопической стойки

Крепление шаровой опоры
Крепление шаровой опоры
1 – рычаг передней подвески; 2 – болт; 3 – шаровая опора

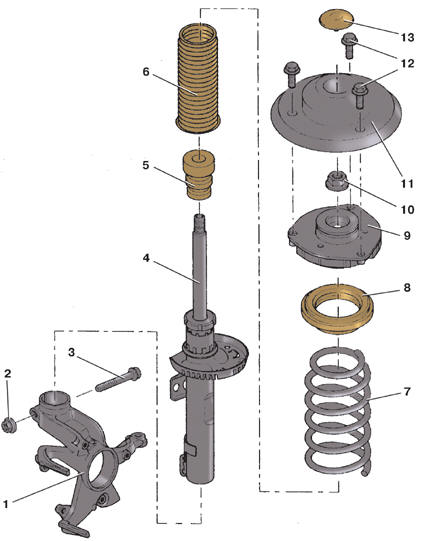

Детали стойки передней подвески
Детали стойки передней подвески
1 – поворотный кулак; 2 – гайка; 3 – стяжной болт; 4 – амортизаторная стойка; 5 – буфер сжатия; 6 – защитный кожух; 7 – пружина передней подвески; 8 – упорный подшипник опоры; 9 – опора стойки; 10 – гайка штока; 11 – тарелка опоры; 12 – болт крепления стойки; 13 – защитный колпак

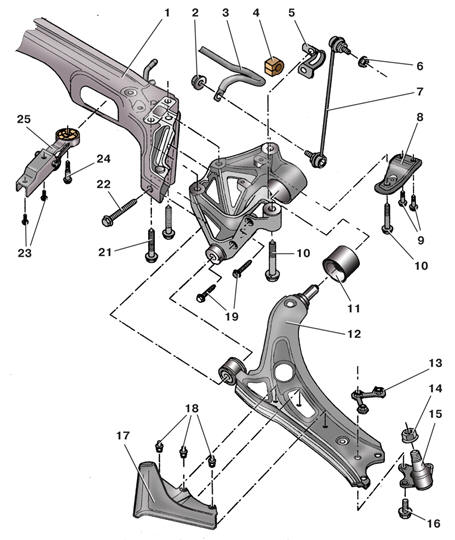

Детали балки передней подвески
Детали балки передней подвески
1 – балка; 2 – гайка крепления стойки к штанге стабилизатора; 3 – штанга стабилизатора; 4 – подушка штанги; 5 – обойма подушки; 6 – гайка крепления стойки стабилизатора к телескопической стойке; 7 – стойка стабилизатора поперечной устойчивости; 8 – кронштейн; 9, 10, 19, 22 – болты; 11 – резинометаллическая опора; 12 – рычаг передней подвески; 13 – стопорная пластина; 14 – гайка пальца шаровой опоры; 15 – шаровая опора; 16 – болт крепления шаровой опоры; 17 – воздуховод; 18 – пистоны; 20 – кронштейн балки; 21 – болт крепления рулевого механизма; 23 – болты крепления задней опоры силового агрегата к коробке передач; 24 – болт крепления задней опоры силового агрегата к балке; 25 – задняя опора силового агрегата

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Ослабьте затяжку болтов 9 (см. рис. Детали передней подвески) крепления соответствующего колеса и гайки 10 ступицы.

2. Приподнимите и установите на надежные опоры переднюю часть автомобиля.

3. Снимите переднее колесо, окончательно отвернув болты его крепления.

4. Отверните гайку 26 крепления и отсоедините стойку 27 стабилизатора поперечной устойчивости от телескопической стойки 1.

5. Отсоедините провода от датчика 24 частоты вращения колеса. Отверните болт 25 крепления и снимите датчик 24 частоты вращения колеса.

6. Снимите суппорт 13 и подвесьте его на проволоке к кузову (см. подраздел 9.5.1) или (см. подраздел 9.6.1). 7. Промаркируйте положение болтов 2 (см. рис. Крепление шаровой опоры) крепления шарового шарнира на рычаге 1 подвески, обведя контуры головок болтов. Это поможет после сборки приблизительно сохранить углы установки колес.

8. Отверните болты 2 крепления шаровой опоры 3 к рычагу.

9. С помощью специального съемника 1 (см. рис. Выпрессовка шлицевого наконечника наружного ШРУСа из ступицы) выпрессуйте шлицевый наконечник наружного ШРУСа из ступицы 2 колеса. При отсутствии съемника это можно сделать ударами молотка через деревянную проставку по торцу шлицевого наконечника.

10. Подвесьте привод колеса к кузову с помощью проволоки.

11. Отсоедините рулевую тягу от поворотного кулака (см. подраздел 8.4.1) и подвесьте ее на проволоке к кузову.

12. В подкапотном пространстве отверните три болта 12 (см. рис. Детали стойки передней подвески) крепления стойки к кузову и снимите стойку через нишу колеса.

13. Установите телескопическую стойку в обратном порядке, заменив гайки ступицы и шарового пальца наконечника рулевой тяги, а также болты 16 (см. рис. Детали балки передней подвески) крепления шаровой опоры и их стопорную пластину 13. В первую очередь вворачивайте болты 12 (см. рис. Детали стойки передней подвески) крепления стойки со стороны моторного отсека.

Моменты затяжки, Н·м

Гайка ступицы колеса 30

Болты крепления шарового шарнира к рычагу подвески 20, потом довернуть на 90°

Гайка шарового пальца наконечника рулевой тяги 20, потом довернуть на 90°

Гайка крепления стойки стабилизатора поперечной устойчивости к передней стойке 40

Болты верхнего крепления передней стойки 25

Болт крепления датчика частоты вращения колеса 8

Болты крепления колеса 120

    Ремонт телескопической стойки
    ОБЩИЕ СВЕДЕНИЯ Дефектную амортизаторную стойку необходимо заменить. Замена ПОРЯДОК ВЫПОЛНЕНИЯ 1. Откройте капот, снимите защитный колпак и ослабьте затяжку гайки, удерживая шестигранником шток от п ...
