Opel Corsa: Снятие и установка тросов привода стояночного тормоза - Тормозная система - Сервисное обслуживание и эксплуатация автомобиля Opel CorsaOpel Corsa: Снятие и установка тросов привода стояночного тормоза

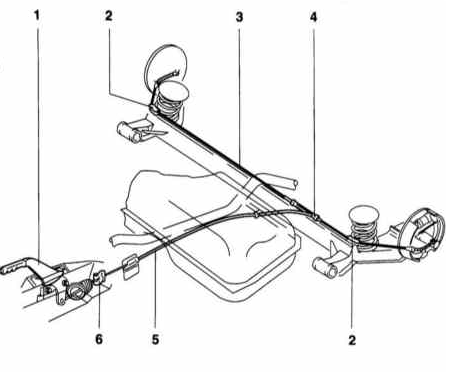

Механизм стояночного тормоза моделей Corsa и Tigra
Механизм стояночного тормоза моделей Corsa и Tigra 1 — Рычаг стояночного тормоза 2 — Направляющие троса 3 — Короткий (правый) трос 4 — Компенсатор 5 — Длинный (левый) трос 6 — Удлинение со стопором

Модели Corsa и Tigra Правая сторона (короткий трос)  ПОРЯДОК ВЫПОЛНЕНИЯ Отсоедините компенсатор стояночного тормоза от тороса привода тормоза. При этом удерживайте клещами резьбовую штангу от проворачивания Снимите наружу резиновый буфер.

Удерживание резьбовой штанги
Удерживание резьбовой штанги

Снимите трос привода стояночного тормоза с направляющей на балке задней подвески.

Снимите правый тормозной башмак (см. Раздел Снятие и установка тормозных башмаков).

Выньте пластмассовую втулку из тормозного щита и вытяните трос.

Установка производится в обратном порядке.

Левая сторона (длинный трос)  ПОРЯДОК ВЫПОЛНЕНИЯ Измерьте и запишите длину резьбы компенсатора троса привода стояночного тормоза Снимите резиновый буфер и выверните компенсатор. При этом удерживайте компенсатор гаечным ключом от проворачивания.

Измерение длины резьбы компенсатора
Измерение длины резьбы компенсатора

Снимите термозащитный экран с глушителя.

Освободите трос привода стояночного тормоза от удлинителя (стрелка) и отсоедините его.

Крепление троса стояночного тормоза к удлинителю
Крепление троса стояночного тормоза к удлинителю

Выньте трос из держателя и направляющих на задней подвеске.

Снимите левый тормозной башмак (см. Раздел Снятие и установка тормозных башмаков).

Выньте пластмассовую втулку из тормозного щита и вытяните трос.

Установка производится в обратном порядке. Следите, чтобы длина резьбы компенсатора соответствовала записанному при снятии значению.

Модель Combo  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите тормозной барабан (см. Раздел Снятие и установка тормозных башмаков).

Отдайте крепеж системы выпуска отработавших газов в районе троса привода стояночного тормоза.

Снимите термозащитный экран с днища.

Отдайте гайку (стрелка) компенсатора стояночного тормоза.

Гайка компенсатора стояночного тормоза
Гайка компенсатора стояночного тормоза

Выньте тросы из направляющих.

Извлечение тросов из направляющих
Извлечение тросов из направляющих

Снимите пластмассовые втулки с держателя. Отогните немного направляющие троса (стрелка) на днище и задних пружинах подвески и снимите трос.

Пластмассовые втулки
Пластмассовые втулки

Нажмите вперед рычаг стояночного тормоза на тормозной колодке и снимите трос.

Снятие троса
Снятие троса

Выньте пластмассовую втулку из тормозного щита и вытяните трос.

Установите трос привода стояночного тормоза в обратной последовательности и отрегулируйте его.

    Регулировка привода стояночного тормоза
    В качестве стояночного тормоза служит задний барабанный тормоз. Так как тормозные башмаки заднего тормоза регулируются автоматически, регулировать стояночный тормоз необходимо только после его раз ...

    Замена датчика-выключателя стоп-сигналов
    ПОРЯДОК ВЫПОЛНЕНИЯ Разъедините разъем Д/В стоп-сигналов. Выключатель находится вверху, на кронштейне педали тормоза. Контактный разъем электропроводки датчика-выключателя стоп-сигналов Пове ...
