Skoda Felicia: Снятие и установка центральной консоли - Кузов и отделка салона - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Снятие и установка центральной консоли

СНЯТИЕ Модели выпуска до 1998 г.

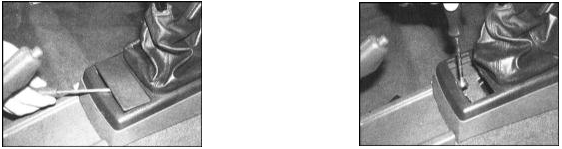

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Аккуратно поддев, снимите пластину заглушки, расположенную позади защитного чехла рычага управления РКПП, затем выверните расположенный под пластиной винт крепления накладки консоли.

2. Отверните и снимите рукоятку рычага управления РКПП.

2. Отверните и снимите рукоятку рычага управления РКПП.

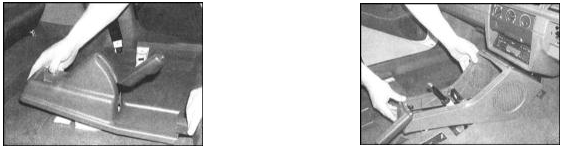

3. Приподняв заднюю часть накладки консоли, высвободите ее из фиксаторов и снимите

3. Приподняв заднюю часть накладки консоли, высвободите ее из фиксаторов и снимите вместе с защитным чехлом рычага управления РКПП.

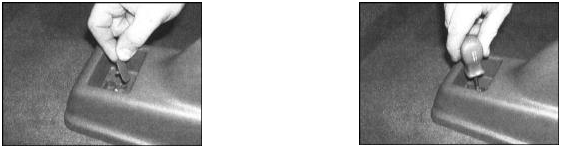

4. Поддев, снимите заглушку винта крепления задней секции центральной консоли; выверните винт.

5. Отдайте передний и задний крепеж (винты/гайки) консоли, затем снимите обе

5. Отдайте передний и задний крепеж (винты/гайки) консоли, затем снимите обе секции последней с автомобиля.

Модели выпуска с 1998 г.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите вещевую секцию, установленную между центральной консолью и панелью приборов.

2. Поддев, снимите декоративную крышку с целью обеспечения доступа к передним гайкам крепления консоли.

3. На моделях, оборудованных электроприводными стеклоподъемниками/обогревом передних сидений, аккуратно высвободите из верхней плоскости консоли сборку соответствующих переключателей, отсоедините электропроводку.

4. На моделях с ручным приводом стеклоподъемников и без обогрева сидений снимите вещевую секцию, установленную позади рычага управления РКПП.

5. На всех моделях отверните и снимите рукоятку рычага управления РКПП.

6. Поддев, снимите заглушку, установленную в углублении задней части задней секции центральной консоли и выверните расположенный под нею крепежный винт.

7. Отдайте передние и задние крепежные гайки (не забудьте про шайбы) и снимите обе секции центральной консоли с автомобиля.

УСТАНОВКА ПОРЯДОК ВЫПОЛНЕНИЯ Установка производится в обратном порядке. Проследите за надежностью фиксации компонентов элементами своего крепежа.
