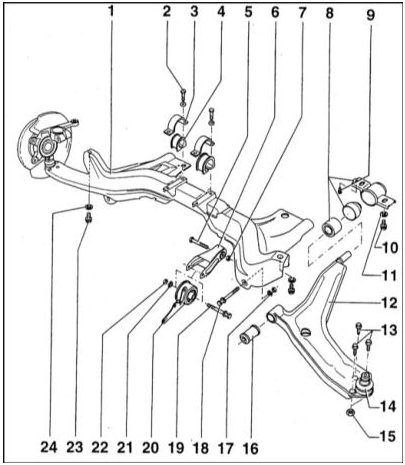

Передняя подвеска 1 — Поперечная балка 2 — Болт (25 Нм) 3 — Скоба 4 — Резиновая
Передняя подвеска 1 — Поперечная балка 2 — Болт (25 Нм) 3 — Скоба 4 — Резиновая втулка 5 — болт 6 — Держатель с резинометаллической втулкой 7 — Самоконтрящаяся гайка (100 Нм) 8 — Задняя подушка поперечного рычага 9 — Болт М6 (7 Нм) 10 — Болт (70 Нм) 11 — Шайба 12 — Поперечный рычаг подвески 13 — Болты 14 — Шаровая опора 15 — Гайка (25 Нм) 16 — Передняя подушка поперечного рычага 17 — Самоконтрящаяся гайка (90 Нм) 18 — Болт 19 — Болт 20 — Кронштейн крепления реактивной штанги с резиновой подушкой 21 — Шайба 22 — Самоконтрящаяся гайка (5 Нм) 23 — Болт (45 Нм) 24 — Шайба

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Подоприте клиньями задние колеса, взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите соответствующее переднее колесо.

2. На моделях, оборудованных стабилизатором поперечной устойчивости, отдайте гайку крепления стойки штанги стабилизатора к нижнему рычагу, снимите шайбу и нижнюю резиновую вставку. Компоненты крепления нижнего рычага подвески представлены на иллюстрации.

3. На всех моделях отдайте гайку и извлеките стяжной болт хомута крепления ступичной

3. На всех моделях отдайте гайку и извлеките стяжной болт хомута крепления ступичной сборки к нижнему рычагу...

...при помощи монтировки осторожно опустите нижний рычаг, высвобождая шаровую

...при помощи монтировки осторожно опустите нижний рычаг, высвобождая шаровую опору из своего посадочного хомута в основании ступичной сборки. На моделях, оборудованных стабилизатором поперечной устойчивости, постарайтесь не допустить выпадения резиновой подушки и шайбы верхней опоры стойки штанги стабилизатора.

Гайка стяжного болта шаровой опоры подлежит замене в обязательном порядке.

4. Отдайте гайку переднего осевого болта нижнего рычага, снимите шайбу.

4. Отдайте гайку переднего осевого болта нижнего рычага, снимите шайбу.

При сборке гайка подлежит замене в обязательном порядке.

5. Отдайте гайку и болты крепления задней осевой втулки нижнего рычага к днищу

5. Отдайте гайку и болты крепления задней осевой втулки нижнего рычага к днищу автомобиля...

...снимите с болтов пружинные шайбы - при сборке они подлежат замене в обязательном

...снимите с болтов пружинные шайбы - при сборке они подлежат замене в обязательном порядке.

На некоторых моделях гайка крепления втулки может быть заменена заклепкой.

6. Выньте освой болт из втулки передней опоры и извлеките сборку рычага из-под автомобиля.
