Skoda Felicia: Снятие распределителя зажигания - Система зажигания бензиновых двигателей - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Снятие распределителя зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините отрицательный провод от батареи.

2. Приведите двигатель в положение ВМТ.

3. В случае необходимости отсоедините ВВ провода от крышки распределителя (не забудьте их предварительно промаркировать) Предпочтительно снимать крышку с подсоединенными к ней проводами. Переносить провода на новую крышку во избежание нарушения порядка зажигания лучше поочередно.

Система Bosch Mono-Motronic ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отпустите крепежные фиксаторы, снимите с распределителя крышку и отведите ее в сторону вместе с подсоединенными ВВ проводами.

2. Пометьте положение основания сборки распределителя по отношению к блоку двигателя.

3. Снятие и установка распределителя могут производиться одним из двух способов: либо в сборе с удлинительной трубой, либо отдельно от нее. Предпочтение следует отдавать последнему способу.

4. Для снятия распределителя в сборе с удлинительной трубой отдайте два болта крепления последней к передней крышке двигателя. Теперь сборка может быть снята.

5. При выходе ведущей шестерни вала распределителя из зацепления со спиральной приводной шестерней распределительного вала бегунок неизбежно повернется. Сразу же нанесите метку конечного положения бегунка, чтобы при установке сборка могла быть возвращена строго в первоначальное положение.

6. Для отсоединения распределителя от удлинительной трубы пометьте взаимное положение

6. Для отсоединения распределителя от удлинительной трубы пометьте взаимное положение компонентов, затем ослабьте гайку стяжного болта и расчлените сборку.

7. Постарайтесь при снятом распределителе не проворачивать его вал и коленчатый вал двигателя.

8. Извлеките из канавки в корпусе распределителя уплотнительное кольцо.

8. Извлеките из канавки в корпусе распределителя уплотнительное кольцо.

При сборке уплотнительное кольцо подлежит замен в обязательном порядке.

Система Magneti-Marelli 1AV ПОРЯДОК ВЫПОЛНЕНИЯ

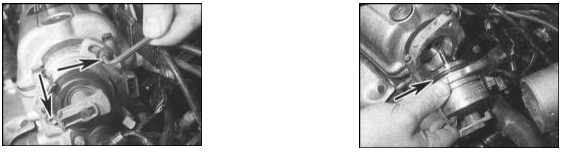

1. Отсоедините шину заземления от металлической экранирующей крышки.

1. Отсоедините шину заземления от металлической экранирующей крышки.

2. Рассоедините электрический разъем датчика Холла на корпусе распределителя.

2. Рассоедините электрический разъем датчика Холла на корпусе распределителя.

3. Отпустите пружинные фиксаторы,...

3. Отпустите пружинные фиксаторы,...

... снимите крышку и отведите ее в сторону вместе с подсоединенными ВВ проводами.

... снимите крышку и отведите ее в сторону вместе с подсоединенными ВВ проводами.

4. Удостоверьтесь, что бегунок развернут носиком к клемме ВВ провода свечи первого цилиндра на крышке распределителя (на обод корпуса распределителя должна быть нанесена соответствующая метка).

5. Чертилкой или маркером пометьте положение корпуса распределителя по отношению

5. Чертилкой или маркером пометьте положение корпуса распределителя по отношению к опорному фланцу.

6. Выверните прижимные болты, затем извлеките корпус распределителя из головки цилиндров. Не исключено, что для высвобождения большого уплотнительного кольца корпус распределителя придется слегка покачать из стороны в сторону.

7. Снимите уплотнительное кольцо с нижнего торца корпуса распределителя и внимательно

7. Снимите уплотнительное кольцо с нижнего торца корпуса распределителя и внимательно осмотрите его. Изношенное или поврежденное кольцо подлежит замене.

    Распределитель зажигания
    Компоненты распределителя зажигания 1 — Втулка ротора 2 — Пружина 3 — Противовес центробежного регулятора 4 — Корпус 5 — Мембранный механизм вакуум-корректора 6 — Подшипник 7 — Винт М6х8 8 — Сто ...

    Установка распределителя зажигания
    Система Bosch Mono-Motronic ПОРЯДОК ВЫПОЛНЕНИЯ 1. Удостоверьтесь, что двигатель по-прежнему находится в положении ВМТ конца такта сжатия первого цилиндра. Подкорректируйте положение вала распреде ...
