Daewoo Sens: Снятие системы випуска отработавших газов - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Снятие системы випуска отработавших газов

Компоненты системы: - выпускной коллектор двигателя; - приемные трубы глушителя; - нейтрализатор; - резонатор; - глушитель с трубами.

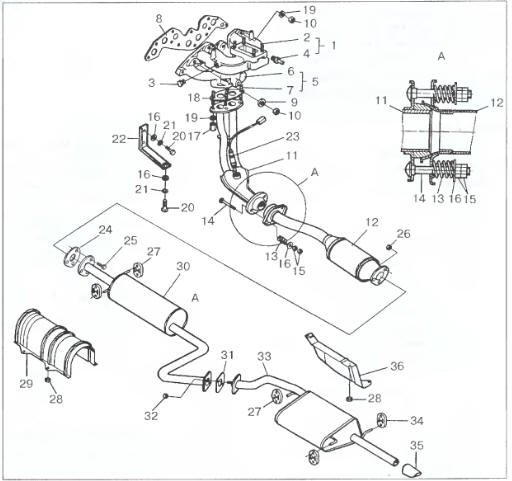

Рис. 2.53.1. Детали системы отработавших газов: 1 - коллектор впускной в
Рис. 2.53.1. Детали системы отработавших газов: 1 - коллектор впускной в сборе; 2 - коллектор впускной; 3 - пробка; 4 - штуцер; 5 - коллектор выпускной в сборе; 6 - коллектор выпускной; 7 - шпилька; 8 - прокладка; 9, 16, 19, 21 - шайбы; 10, 15, 17, 26, 28, 32 - гайки; 11 - трубы приемные глушителя с тройником в сборе; 12 - нейтрализатор; 13 - пружина шарнира; 14 - болт; 18 - прокладка; 20, 25 - болты; 22 - кронштейн; 23 - кислородный датчик; 24 - прокладка фланца приемных труб; 27 - подвеска резонатора; 29 - щиток резонатора; 30 - резонатор с трубами в сборе; 31 - прокладка тушителя; 33 - глушитель с трубами в сборе; 34 - подвеска глушителя; 35 - насадка выпускной трубы; 36 — защитный экран глушителя.

1. Открутить гайки крепления приемной трубы от выпускного коллектора и болт кронштейна двигателя.

2. Открутить гайки шарового соединения приемной трубы и нейтрализатора, и, сняв пружины, освободив болты, снять приемную трубу с асбостальной прокладкой.

3. Отвернуть гайки, освободить болты крепления нейтрализатора и резонатора, вынуть прокладку. Отсоединив колодку кислородного датчика, снять нейтрализатор.

4. Вынув кронштейны резонатора и глушителя из резиновых подвесок, снять глушитель и резонатор с автомобиля.

5. Отвернуть гайки фланцевого соединения резонатора и глушителя.

Снять асбостал ьную прокладку.

6. Сборку системы производить в обратном порядке. При необходимости асбостальные прокладки должны быть заменены новыми.
