Skoda Felicia: Снятие, установка и регулировка троса акселератора - Система центрального впрыска (SPFI) бензинового двигателя - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Снятие, установка и регулировка троса акселератора

СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите кожух воздухоочистителя (см. Раздел Снятие и установка сборки воздухоочистителя).

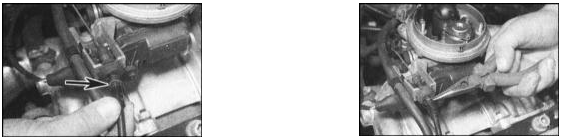

2. На корпусе дросселя отсоедините сердечник троса от пластины шпинделя дроссельной

2. На корпусе дросселя отсоедините сердечник троса от пластины шпинделя дроссельной заслонки - сердечник следует оттянуть, а затем отсоединить наконечник.

3. Снимите колпачок с наружного конца оболочки троса, затем высвободите из опорного

3. Снимите колпачок с наружного конца оболочки троса, затем высвободите из опорного кронштейна резиновую проходную втулку, которая позже может быть скинута с оболочки.

4. В салоне автомобиля высвободите соединительный ниппель троса из фиксатора на верхнем конце педали акселератора.

5. Высвободите трос из промежуточных направляющих фиксаторов и продерните его сквозь переборку двигательного отсека (постарайтесь не повредить резиновую проходную втулку).

УСТАНОВКА ПОРЯДОК ВЫПОЛНЕНИЯ Установка производится в обратном порядке.

РЕГУЛИРОВКА ПОРЯДОК ВЫПОЛНЕНИЯ

Зафиксируйте оболочку троса в опорном кронштейне на корпусе дросселя, для чего

Зафиксируйте оболочку троса в опорном кронштейне на корпусе дросселя, для чего защелкните металлическое стопорное кольцо в один из пазов оболочки таким образом, чтобы при упоре рычага привода дроссельной заслонки в стопор положения холостого хода вся слабина троса оказывалась выбранной.
