Daewoo Sens: Стартер - Электрооборудование - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Стартер

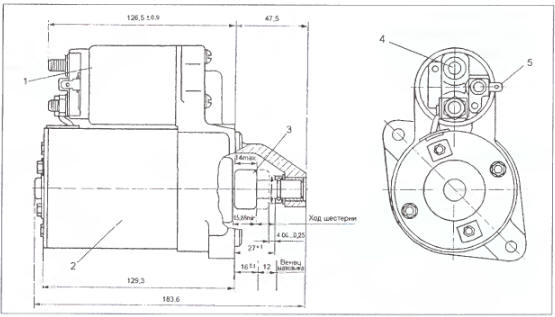

Рис. 8.5. Стартер UKF-50006: 1 - тяговое реле, 2 - электродвигатель стартера,
Рис. 8.5. Стартер UKF-50006: 1 - тяговое реле, 2 - электродвигатель стартера, 3 - шестерня привода, 4 - вывод к аккумуляторной батарее, 5 - вивод обмоток тягового реле.

Стартер UKF-50006 предназначен для пуска двигателя. Технические требования на стартер по ТО 37.309.011.

Стартер включается с помощью электромагнитного тягового реле, установленного на фланце крышки стартера.

Стартер установлен с левой стороны двигателя и крепится фланцем с двумя шпильками к картеру сцепления.

Схема подключения стартера в общую схему автомобиля показана на рис. 8.6.

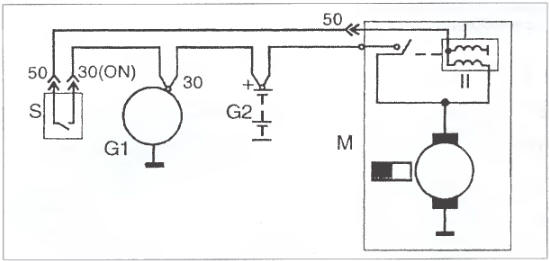

Рис. 8.6. Подключение стартера в общую схему автомобиля: 5 - выключатель
Рис. 8.6. Подключение стартера в общую схему автомобиля: 5 - выключатель зажигания; С1 - генератор; С2 - аккумуляторная батарея; М - стартер.
