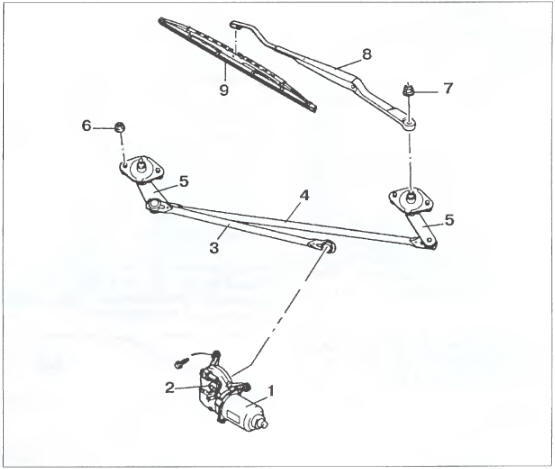

Рис. 9.32 Стеклоочиститель ветрового стекла автомобиля Sens: 1 - электродвигатель;
Рис. 9.32 Стеклоочиститель ветрового стекла автомобиля Sens: 1 - электродвигатель; 2 - редуктор; 3, 4 - тяги; 5 - поводок; 6 - болт; 7, - гайки; 8, — рычаги; 9 — щетка;

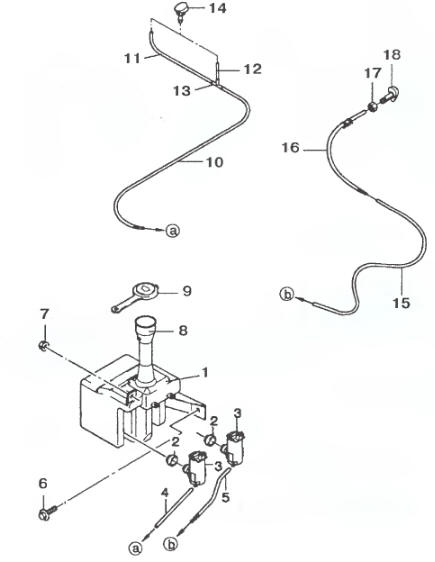

Рис. 9.33 Стеклоочиститель ветрового стекла автомобиля Sens: 1 - бачок; 2
Рис. 9.33 Стеклоочиститель ветрового стекла автомобиля Sens: 1 - бачок; 2 - уплотнение; 3 — электронасос; 4, 5, 10, 12, 15, 16 — шланги; 8 - заливная горловина; 9 - крышка; 13 - тройник; 14, 18 - жиклеры-форсунки.

Стеклоочиститель (обычно щеточный) служит для очистки ветрового стекла от воды, грязи и снега. Стекло- омыватель служит для подачи струи моющей жидкости на стекло с целью облегчения работы щеток очистителя и лучшей очистки стекла.

Очиститель ветрового стекла автомобиля Sens двухщеточный. Рычаги 8 (рис. 9.32) с установленными на них щетками 9 приводятся в действие электродвигателем 1 через червячный редуктор 2, кривошипный механизм (преобразующий вращательное движение в качательное), тяги 3 и 4 и поводки 5 рычагов щеток.

Электродвигатель может работать в трех режимах: с большой и малой скоростью, а также прерывисто (с периодом в 4 с). Для обеспечения автоматической установки щеток в исходное положение после выключения стеклоочистителя в конструкции редуктора предусмотрен механизм самоостанова, обеспечивающий временную подачу напряжения в цепь управления при выключении очистителя.

Управление очистителем ветрового стекла осуществляется комбинированным рычагом, расположенным справа от рулевой колонки (рис. 1.16).

Смыватель ветрового стекла автомобиля Sens состоит из бачка 1 (рис. 9.33) для моющей жидкости (в летний период может быть использована вода), электронасоса 3, шлангов 4, 10 - 13, тройника 13 и двух жиклеров- распылителей 14.

Бачок установлен за брызговиком ниши переднего левого колеса. Электронасос, обеспечивающий подачу под давлением моющей жидкости по шлангам к жиклерам-распылителям, прикреплен к бачку.

Управление смывателем ветрового стекла осуществляется комбинированным рычагом, расположенным справа от рулевой колонки (рис. 1.17).

    Комбинация приборов
    Рис. 9.31. Элементы комбинации приборов: 1 — рассеиватель; 2 - облицовка; 3 - указатель температуры охлаждающей жидкости двигателя; 4 - спидометр; 5 - указатель уровня топлива в баке; 6 - винт ( ...

    Снятие электродвигателя очистителя ветрового стекла
    Для снятия необходимо: • Отсоединить провод АКБ от «массы» автомобиля. • Открутить гайки 7 (рис. 9.32) и снять рычаги 8. • Выкрутить винты и снять левую решетку забора наружного воздуха системы вент ...
