Hyundai Accent: Технические данные - Подвеска - Инструкция по эксплуатации автомобиля Hyundai AccentHyundai Accent: Технические данные

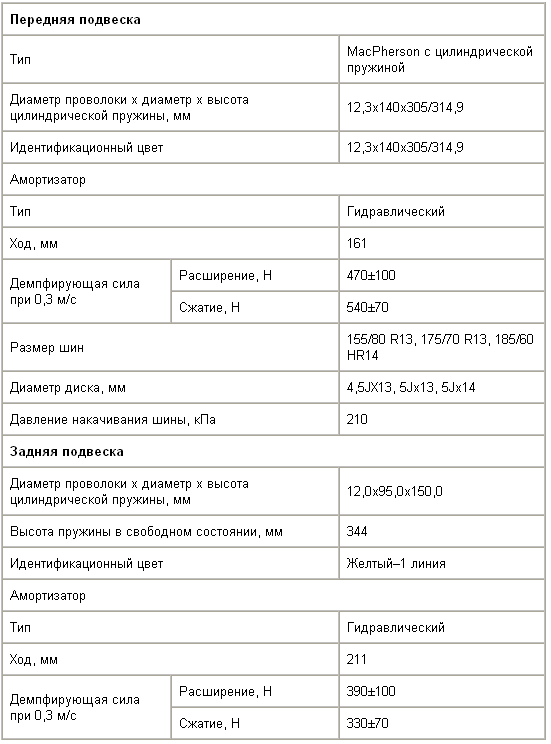

Подвеска

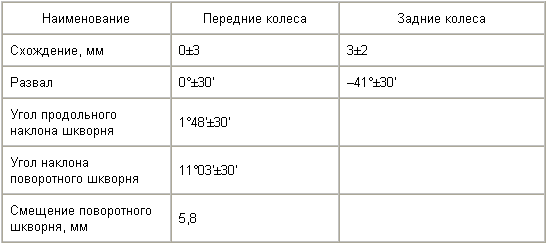

Углы установки колес

Углы установки колес

Колеса

Колеса

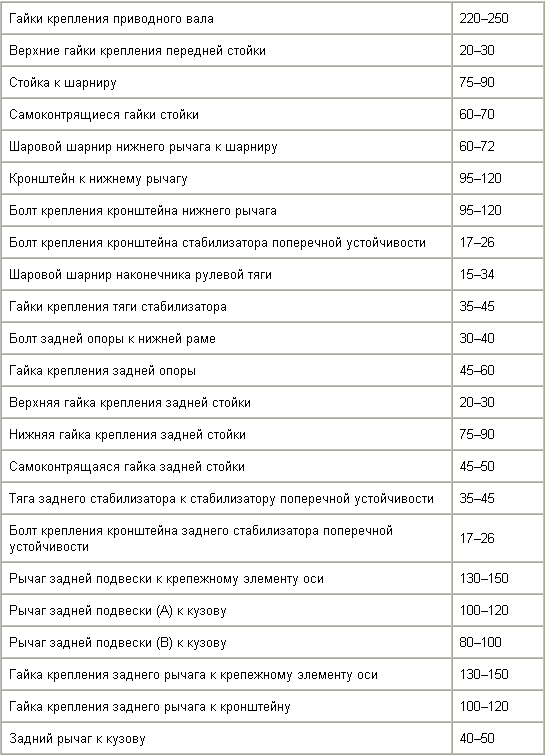

Моменты затяжки, Н•м

Моменты затяжки, Н•м

Моменты затяжки, Н•м

Моменты затяжки, Н•м

Нижний рычаг передней подвески

    Подвеска
    АМОРТИЗАЦИОННАЯ СТОЙКА ПЕРЕДНЕЙ ПОДВЕСКИ 1 – нижняя опора пружины; 2 – пылезащитный чехол; 3 – верхняя опора пружины; 4 – опора стойки; 5 – самоконтрящаяся гайка, 60–70 Н•м; 6 – пылезащитный к ...

    Нижний рычаг передней подвески
    Нижний рычаг передней подвески 1 – гайка, 35–45 Н•м; 2 – гайка, 35–45 Н•м; 3 – гайка, 45–60 Н•м; 4 – задняя опора двигателя; 5 – болт, 30–40 Н•м; 6 – стабилизатор поперечной устойчивости; 7 – ...
