ОБЩИЕ СВЕДЕНИЯ

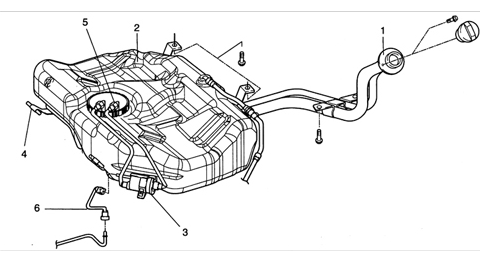

Последовательность снятия топливного бака
Последовательность снятия топливного бака 1 – труба топливоналивной горловины;
2 – топливный бак;
3 – топливный фильтр;
4 – лента;
5 – топливный насос;
6 – топливная трубка.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ Предупреждение Бензин взрывоопасен, поэтому при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите.

Перед снятием слейте топливо из топливного бака. Очистите топливный бак от паров топлива.

1. Снимите давление в топливной системе.

2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

3. Снимите подушку заднего сиденья.

4. Снимите крышку топливного насоса, затем отсоедините разъемы от топливного насоса.

5. Снимите топливный бак в последовательности, показанной на рис. Последовательность снятия топливного бака
