Детали суппорта тормозного механизма типа FS II
Детали суппорта тормозного механизма типа FS II

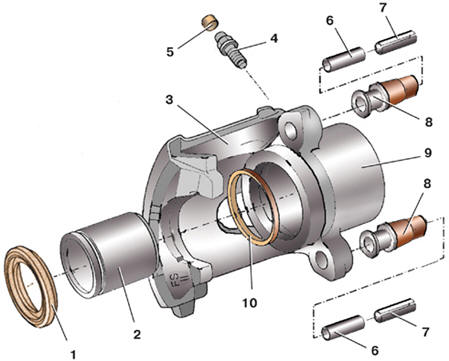

1 – защитный чехол; 2 – поршень; 3 – суппорт; 4 – клапан выпуска воздуха; 5 – защитный колпачок клапана; 6 – распорная втулка; 7 – верхняя втулка; 8 – резиновая втулка; 9 – цилиндр суппорта; 10 – уплотнительное кольцо

Суппорт тормозного механизма типа FS II (см. рис. Детали суппорта тормозного механизма типа FS II) ремонтируют так же, как и суппорт тормозного механизма типа FS III (см. подраздел 9.5.3).
