Центральный блок предохранителей
Центральный блок предохранителей

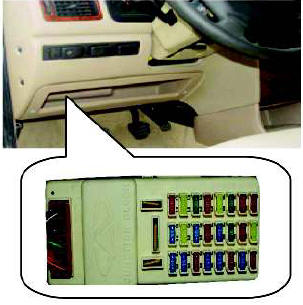

Центральный блок предохранителей расположен во вспомогательном боксе панели приборов со стороны водителя.

Все цепи охраняются предохранителями, и мы рекомендуем возить несколько запасных предохранителей для замены.

Замена предохранителя 1. Выключить двигатель и отключить соответствующую цепь.

2. Вывинтить винты с обеих сторон бокса.

3. Проверить предохранитель.

4. Вытащить сгоревший предохранитель и заменить его новым с такой же силой тока.

5. Включить соответствующее оборудование и проверить его работу.

6 Установить крышку вспомогательного бокса.

сразу же перегорает, следует обратиться на ближайшую станцию технического обслуживания Примечание: Если новый предохранитель сразу же перегорает, следует обратиться на ближайшую станцию технического обслуживания «Chery». Предохранители являются одноразовыми, и если перегорают, их нельзя использовать вновь.

Схема расположения предохранителей в центральном блоке

15A 15A 10A
15A 20A 20A
10A 20A 30A
15A 10A 10A
15A 15A 20A
10A 30A 30A
15A 10A 10A
10A 20A 10A

Блоки реле/предохранителей моторного отсека

В моторном отсеке расположены три блока реле/предохранителей: один блок предохранителей расположен рядом с положительной клеммой аккумулятора; два других блока реле и предохранителей находятся на переднем бампере с задней части двигателя.

Блок предохранителей

Блок предохранителей

60A 60A 120
Общее питание ABS/ECU Стартер

Передний блок реле 1

Реле фар A11-3735035 Реле кондиционера A11-3735015
Левый дальний свет 10 A Левый габаритный огонь 10 A Левый ближний свет 10 A Правый дальний свет 10 A Правый габаритный огонь 10 A Правый ближний свет 10 A

Передний блок реле 2

Реле высоких оборотов вентилятора 100 Реле низких оборотов вентилятора 53
Переключение на повышенную скорость 30A Переключение на пониженную скорость 30A
