Вентилятор
Вентилятор

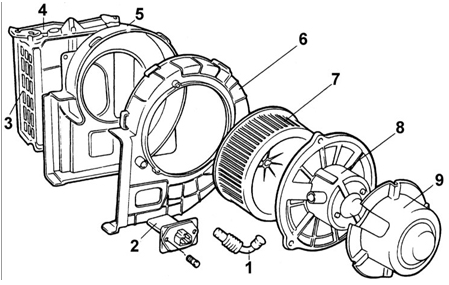

1 – трубка охлаждения электродвигателя вентилятора;
2 – блок резисторов;
3 – воздухозаборник;
4 – вал заслонки воздухозаборника;
5 – верхний корпус вентилятора;
6 – нижний корпус вентилятора;
7 – крыльчатка вентилятора;
8 – электродвигатель вентилятора;
9 – крышка электродвигателя вентилятора.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель приборов.
2. Отсоедините разъемы от электродвигателя вентилятора и блока резисторов.
3. Выверните гайки и снимите блок испарителя.
4. Выверните 3 гайки (или болты) крепления кронштейна вентилятора.
5. Снимите блок вентилятора.

6. Установка проводится в последовательности, обратной снятию.

6. Установка проводится в последовательности, обратной снятию.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините трубку охлаждения электродвигателя вентилятора.

1. Отсоедините трубку охлаждения электродвигателя вентилятора.
2. Выверните три винта и снимите двигатель вентилятора.

3. Освободите фиксаторы, крепящие воздухозаборник к верхнему корпусу вентилятора.

3. Освободите фиксаторы, крепящие воздухозаборник к верхнему корпусу вентилятора.
4. Снимите воздухозаборник.

5. Лезвием плоской отвертки освободите шесть фиксаторов и разделите верхний и

5. Лезвием плоской отвертки освободите шесть фиксаторов и разделите верхний и нижний корпуса вентилятора.
6. Выверните два винта и снимите резистор вентилятора.
7. Сборка проводится в последовательности, обратной разборке.

Проверка двигателя вентилятора

ПОРЯДОК ВЫПОЛНЕНИЯ

Дополнительными проводами подайте напряжение от аккумуляторной батареи к контактам и разъема двигателя вентилятора. Если двигатель вентилятора вращается, значит, он исправен.

    Блок отопителя
    Блок отопителя 1 – крышка радиатора отопителя; 2 – радиатор отопителя; 3 – заслонка смешивания воздуха; 4 – зажим; 5 – корпус отопителя; 6 – прокладка; 7 – заслонка управления; 8 – корпус от ...

    Поиск и устранение неисправностей
    Поиск и устранение неисправностей ...
