Daewoo Sens: Водяной насос - Снятие и установка - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Водяной насос - Снятие и установка

1. Слить охлаждающую жидкость, соблюдая все предосторожности.

2. Снять ремень привода газораспределительного механизма (п. 2.7).

3. Отвернуть три болта и снять водяной насос с прокладкой (рис.

2.37.2).

2.37.2. Снятие водяного насоса: 1 - водяной насос; 2 - внутренний кожух;
2.37.2. Снятие водяного насоса: 1 - водяной насос; 2 - внутренний кожух; 3 - болт установочный.

4. Почистить сопрягающиеся поверхности насоса и блока цилиндров.

5. Установку водяного насоса проводят в обратной последовательности, при этом не забудьте заполнить систему охлаждения.

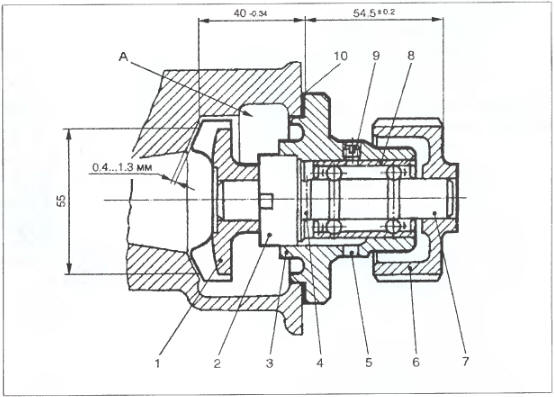

Рис. 2.37.3. Водяной насос двигателя: 1 - крыльчатка; 2 - манжета; 3 - корпус;
Рис. 2.37.3. Водяной насос двигателя: 1 - крыльчатка; 2 - манжета; 3 - корпус; 4 - кольцевая канавка на валу; 5 - отверстие для слива жидкости; 6 - шкив водяного насоса; 7 - вал; 8 - шариковый подшипник; 9 - стопорный винт; 10 - прокладка; А - полость насоса.

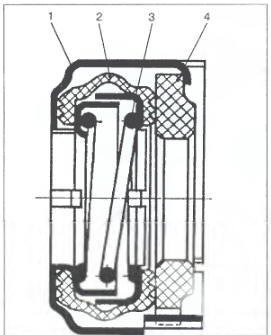

Рис. 2.37.4. Манжета водяного насоса: 1 - корпус; 2 - резиновая манжета;
Рис. 2.37.4. Манжета водяного насоса: 1 - корпус; 2 - резиновая манжета; 3 - пружина; 4 - .графитовое кольцо.
