Daewoo Sens: Воздушный фильтр - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Воздушный фильтр

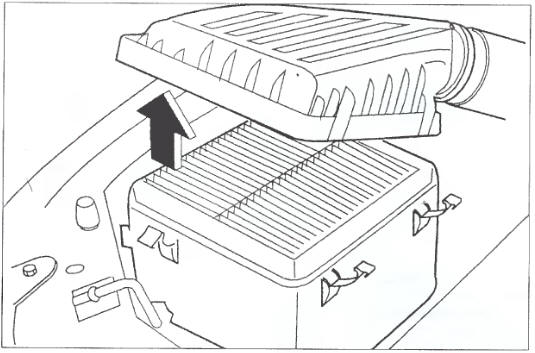

Рис. 2.49.1. Воздушный фильтр.
Рис. 2.49.1. Воздушный фильтр.

1. Расфиксировать четыре пружинные защелки крепления крышки фильтра.

2. Подняв крышку, извлечь фильтрующий элемент и установить новый в гнездо корпуса.

3. Установить крышку, совместив ее по контуру с фланцем фильтрующего элемента.

4. Зафиксировать крышку защелками.
