Воздушный фильтр (ACL)
Воздушный фильтр (ACL)

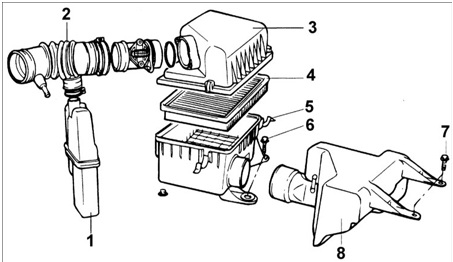

1 – резонансная камера;
2 – впускной воздушный патрубок;
3 – крышка;
4 – фильтрующий элемент воздушного фильтра;
5 – корпус воздушного фильтра;
6 – болт, 8–10 Н•м;
7 – болт, 4–6 Н•м;
8 – резонансная камера.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите впускной воздушный патрубок, соединенный с воздушным фильтром.
2. Снимите шланг воздухозаборника со стороны воздушного фильтра.
3. Снимите крышку воздушного фильтра и фильтрующий элемент воздушного фильтра.

4. Выверните болты и снимите корпус воздушного фильтра.

4. Выверните болты и снимите корпус воздушного фильтра.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте корпус воздушного фильтра и крышку на отсутствие деформаций, коррозии

1. Проверьте корпус воздушного фильтра и крышку на отсутствие деформаций, коррозии или повреждений.
2. Проверьте воздуховод на отсутствие повреждений.
3. Проверьте резонансную камеру на отсутствие деформации или повреждений.
4. Проверьте фильтрующий элемент воздушного фильтра на отсутствие чрезмерного загрязнения, повреждения или попадания на него масла. Для очистки фильтрующего элемента используйте сжатый воздух, подавая его с внутренней стороны фильтрующего элемента. При необходимости, замените фильтрующий элемент воздушного фильтра.

5. Проверьте корпус воздушного фильтра на отсутствие загрязнения или повреждения.

5. Проверьте корпус воздушного фильтра на отсутствие загрязнения или повреждения.

Установка

Установка проводится в последовательности, обратной снятию.
