Вторичный вал коробки передач

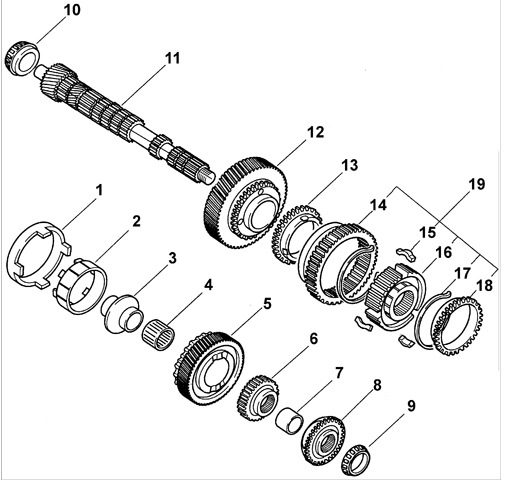

Вторичный вал коробки передач 1 – двойной конус;
2 – внутреннее кольцо синхронизатора;
3 – втулка шестерни 2-ой передачи;
4 – игольчатый подшипник;
5 – шестерня 2-ой передачи;
6 – шестерня 3-ей передачи;
7 – распорная втулка;
8 – шестерня 4-ой передачи;
9 – внутреннее кольцо подшипника;
10 – внутреннее кольцо подшипника;
11 – вторичный вал;
12 – шестерня 1-ой передачи;
13 – кольцо синхронизатора;
14 – шестерня заднего хода;
15 – сухарь фиксатора;
16 – ступица муфты синхронизатора;
17 – пружина синхронизатора;
18 – кольцо синхронизатора;
19 – синхронизатор 1-ой/ 2-ой передач
