Заднее стекло
Заднее стекло

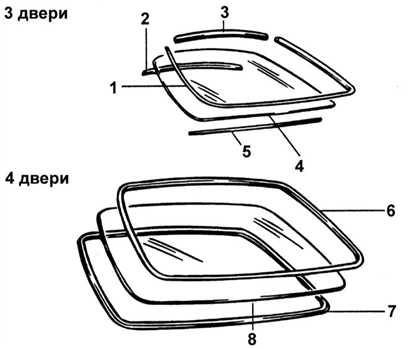

1 – молдинг заднего стекла;
2 – подкладка заднего стекла;
3 – верхний молдинг заднего стекла;
4 – заднее стекло;
5 – нижняя подкладка заднего стекла;
6 – молдинг заднего стекла;
7 – подкладка заднего стекла;
8 – заднее стекло.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед снятием ветрового стекла снимите следующие элементы:
– отсоедините разъем от обогревателя заднего стекла;
– верхнюю обивку задней стойки;
– болт крепления верхней части заднего ремня безопасности;
– заднюю полку.

2. Снимите заднее стекло таким же образом, как и ветровое стекло.

2. Снимите заднее стекло таким же образом, как и ветровое стекло.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Специальным инструментом или ножом срежьте старый герметик до толщины слоя

1. Специальным инструментом или ножом срежьте старый герметик до толщины слоя 2 мм по всему периметру рамки и заднего стекла.

Предупреждение

Будьте осторожны, чтобы не удалить герметика больше, чем необходимо, а также не повредить лакокрасочное покрытие автомобиля.

2. Обезжирьте обработанную поверхность.

3. Приложите заднее стекло к оконному проему и в четырех точках на кузове отметьте

3. Приложите заднее стекло к оконному проему и в четырех точках на кузове отметьте места установки стекла.

4. Наклейте резиновую подкладку к внутренней поверхности заднего стекла.

4. Наклейте резиновую подкладку к внутренней поверхности заднего стекла.

Высота слоя герметика

"В" – четырехдверные автомобили:
Вверху: 13,5 мм
С боков: 13,5 мм
Снизу: 27 мм
"С" – трех– пятидверные автомобили:
Вверху: 23 мм
С боков: 23 мм
Снизу: 42 мм

5. Установите молдинг на заднее стекло.
6. Нанесите тонкий слой стеклянной грунтовки на внешнюю сторону резиновой подкладки заднего стекла.

Предупреждение

Предупреждение

Не касайтесь слоя герметика рукой.

В месте касания герметика рукой он не может обеспечить надежное соединение и в этом месте возможны утечки после установки стекла.

Не наносите на стекло грунтовку, предназначенную для кузова.

7. Нанесите тонкий слой грунтовки на первоначально нанесенный герметик, выступающий по периметру стекла. Стекло необходимо установить в течение 10 мин после нанесения грунтовки.
8. Заложите клей в шприц и нанесите его по краю заднего стекла.

Предупреждение

Нанесите клей в течение 5 мин после нанесения стеклянной грунтовки.

9. Специальным инструментом или присосками установите стекло над оконным проемом в соответствии с ранее нанесенными метками и прижмите стекло к оконному проему.

10. Шпателем удалите избыточный клей. Заполните все раковины и пустоту по периметру

10. Шпателем удалите избыточный клей. Заполните все раковины и пустоту по периметру заднего стекла.

11. Направляя струю воды на заднее стекло, проверьте герметичность его установки.

11. Направляя струю воды на заднее стекло, проверьте герметичность его установки. Не направляйте на свежий герметик струю воды под большим давлением.
12. При наличии утечек высушите поврежденную область и нанесите герметик.

Предупреждение

Не эксплуатируйте автомобиль в течение 4 часов после установки стекла.
После установки заднего стекла поддерживайте его в течение первого часа.

13. Установите на место все ранее снятые элементы.

Предупреждение

В течение 2–3 дней после установки заднего стекла не хлопайте дверями.
Избегайте движения по неровным дорогам, где кузов автомобиля подвергается интенсивному скручиванию.
