ОБЩИЕ СВЕДЕНИЯ

Задняя дверь

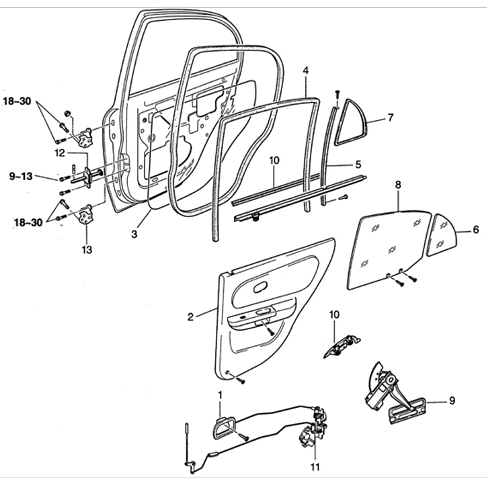

Задняя дверь 1 – внутренняя ручка открытия двери;
2 – обивка двери;
3 – пылевлагозащитная пленка;
4 – направляющий уплотнитель стекла;
5 – направляющая стекла;
6 – заднее стекло;
7 – уплотнитель заднего стекла двери;
8 – стекло;
9 – стеклоподъемник;
10 – наружная ручка открытия двери;
11 – замок двери;
12 – ограничитель открытия двери;
13 – шарнир двери.

Снятие Дверь крепится к кузову автомобиля двумя шарнирами и ограничителем открывания двери. Ограничитель открывания двери ограничивает величину открытия двери.

Полое резиновое уплотнение двери установлено на выступе двери и предотвращает проникновение влаги и пыли между дверью и кузовом.

Замок двери тягами соединен с наружной и внутренней ручками открытия двери.

Стеклоподъемник с электрическим приводом состоит из механизма стеклоподъемника с закрепленным на нем стеклом, передней направляющей стекла, переключателя, установленного в подлокотнике и пластмассовой рамы, защищающей все компоненты.

Ударная пластина замка двери может быть отрегулирована для надежного и мягкого закрытия двери.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выверните один винт крепления внешней влагозащитной полосы двери.

2. Снимите внешнюю влагозащитную полосу двери.

3. Снимите обивку двери.

3. Снимите обивку двери.

4. Снимите внутреннюю ручку отпирания замка двери в следующем порядке:

4. Снимите внутреннюю ручку отпирания замка двери в следующем порядке:       – отсоедините от ручки две тяги;
      – снимите внутреннюю ручку двери.

5. Снимите пылевлагозащитную пленку, постепенно отделяя ее от рамы двери.

6. Снимите направляющий уплотнитель стекла.

7. Выверните один болт и один винт крепления центральной направляющей стекла.

8. Снимите центральную направляющую стекла.

9. Снимите заднее стекло двери.

10. Снимите стекло в следующем порядке:

10. Снимите стекло в следующем порядке:       – выверните два болта крепления стекла к стеклоподъемнику;
      – наклоняя и поднимая заднюю часть снимите стекло с наружной стороны двери.

11. Через отверстие во внутренней панели двери выверните две гайки крепления наружной ручки двери.

12. Снимите наружную ручку двери.

12. Снимите наружную ручку двери.

13. Выверните три винта крепления замка двери.

13. Выверните три винта крепления замка двери.

14. Через отверстие во внутренней панели двери снимите замок двери.

15. Выверните шесть гаек крепления стеклоподъемника.

15. Выверните шесть гаек крепления стеклоподъемника.

16. Через отверстие во внутренней панели двери снимите стеклоподъемник.

17. Через отверстие со стороны шарниров вытяните жгут проводов из двери.

18. Снимите внешний молдинг окантовки стекла.

19. Снимите ограничитель открытия двери в следующем порядке:       – выверните болт крепления ограничителя открытия двери;
      – через отверстие во внутренней панели двери снимите ограничитель открытия двери.

20. Снимите дверь в следующем порядке:

20. Снимите дверь в следующем порядке:       – выверните болты крепления обоих шарниров;
      – снимите дверь с автомобиля.
