Тормозной диск и передние тормозные колодки

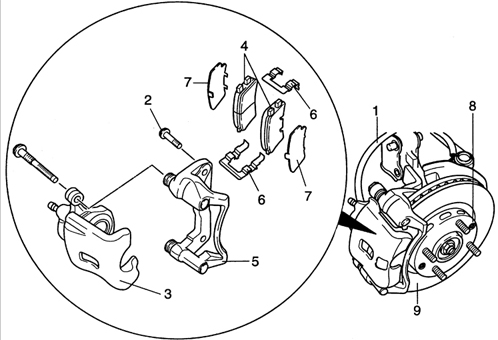

Тормозной диск и передние тормозные колодки 1 – тормозной шланг;
2 – болт;
3 – суппорт;
4 – тормозные колодки;
5 – держатель суппорта;
6 – направляющая пластина;
7 – пластина;
8 – винты;
9 – тормозной диск.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите переднюю сторону автомобиля и закрепите на опорах.

2. Снимите передние колеса.

3. Снимите две защитных крышки, выверните два болта и снимите суппорт.

4. Снимите тормозные колодки и пластины поддержки тормозных колодок.

5. Измерьте толщину тормозных колодок.

Минимальная толщина тормозной колодки: 2,0 мм 6. Накидным гаечным ключом отсоедините тормозную трубку, при этом соберите протекшую тормозную жидкость.

7. Выверните два болта и снимите держатель суппорта.

8. Измерьте толщину тормозного диска в четырех местах по окружности.

Минимальная толщина тормозного диска: 20 мм

9. Индикатором часового типа измерьте биение тормозного диска.

9. Индикатором часового типа измерьте биение тормозного диска.

Максимальное биение: 0,06 мм Предупреждение Чрезмерное биение может быть вызвано свободным подшипником ступицы колеса.

10. Выверните два винта и снимите тормозной диск.

11. Снимите ржавчину и ступеньку по периметру тормозного диска. При необходимости замените тормозной диск.
