ОБЩИЕ СВЕДЕНИЯ

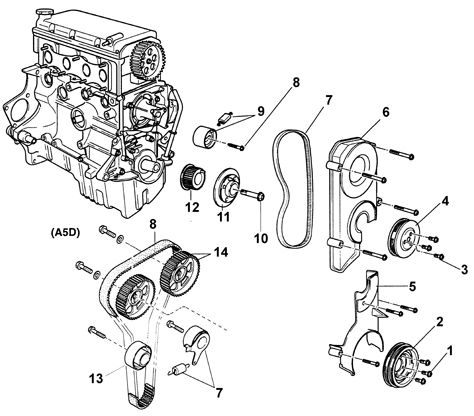

Последовательность снятия деталей при снятии зубчатого ремня
Последовательность снятия деталей при снятии зубчатого ремня 1 – болт, 13–18 Н•м;
2 – шкив коленчатого вала;
3 – болт, 7,8–11 Н•м;
4 – шкив водяного насоса;
5 – нижний кожух зубчатого ремня;
6 – верхний кожух зубчатого ремня;
7 – механизм натяжения зубчатого ремня и пружина;
8 – зубчатый ремень;
9 – болт, 19–25 Н•м;
10 – болт, 157–167 Н•м;
11 – направляющая пластина зубчатого ремня;
12 – шкив зубчатого ремня;
13 – направляющий ролик;
14 – шкив зубчатого ремня распределительного вала
