Картер сцепления и компоненты картера коробки передач BF DOHC

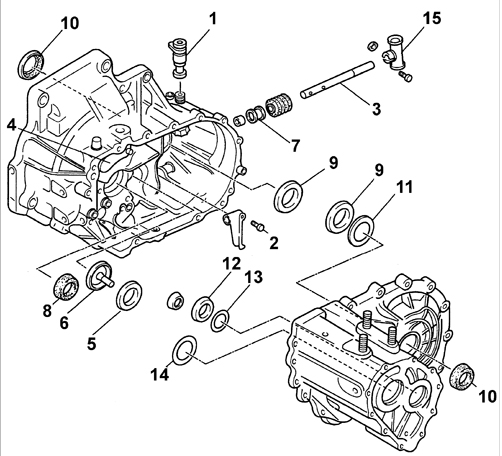

Картер сцепления и компоненты картера коробки передач BF DOHC 1 – механизм привода спидометра;
2 – рычаг переключения;
3 – шток переключения передач;
4 – пластина;
5 – наружное кольцо подшипника;
6 – раструб;
7 – уплотнительное кольцо штока переключения передач;
8 – уплотнительное кольцо первичного вала;
9 – наружное кольцо подшипника дифференциала;
10 – уплотнительное кольцо дифференциала;
11 – прокладка регулировки натяга подшипников дифференциала;
12 – наружное кольцо подшипника вторичного вала;
13 – прокладка регулировки подшипника вторичного вала;
14 – прокладка регулировки подшипника первичного вала;
15 – соединение.

    Сборка коробки передач
    Сборка ПОРЯДОК ВЫПОЛНЕНИЯ Предупреждение Перед установкой смажьте наружное кольцо подшипника дифференциала. 1. Установите дифференциал в картер коробки передач. Предупреждение Убе ...

    Картер сцепления и компоненты картера коробки передач - Снятие
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите механизм привода спидометра. 2. Пассатижами с длинными губками снимите шпильку. 3. После снятия рычага со штока задней передачи пассатижами с длинными губками сн ...
