Замену манжет производят при наличии на рабочей кромке даже незначительных трещин или надрывов, следов отслоения от арматуры, затвердевания материала или деформации

Передняя манжета коленчатого вала

Течь масла из-под передней манжеты коленчатого вала обнаруживается по подтекам на корпусе масляного насоса.

1. Снять масляный насос (п. 2.32).

Снять манжету.

2. Не допуская перекоса, запрессовать манжету оправкой М9840-879 в корпус масляного насоса. При запрессовке манжеты проследить, чтобы не соскочили пружины (рис. 2.34.1).

Рис. 2.34.1. Запрессовка манжеты в корпус масляного насоса: 1 — оправка М9840-879; 2 - манжета; 3 - корпус масляного насоса.

3. Смазать рабочую кромку манжеты моторным маслом.

4. Установить масляный насос на двигатель и произвести сборку в обратной последовательности (п. 2.32).

Задняя манжета коленчатого вала

Течь задней манжеты коленчатого вала обнаруживается обычно при появлении масла в разъеме картера двигателя и картера сцепления или при пробуксовке сцепления.

1. Снять силовой агрегат двигателя (п. 2.2).

2. Снять кожух сцепления с нажимным диском, снять маховик (п.

2.24). Снять держатель манжеты.

Снять манжету (рис. 2.34.2).

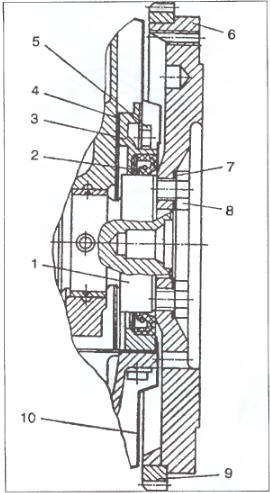

Рис. 2.34.2. Задний конец коленчатого вала: 1 - вал коленчатый; 2 - манжета коленчатого вала задняя; 3 - держатель манжеты; 4 - прокладка держателя; 5 - болт; 6 - маховик; 7 - шайба болтов крепления маховика; 8 - болт крепления маховика; 9 - обод зубчатый маховика; 10 — кожух защитный.

3. Не допуская перекоса, запрессовать манжету оправкой М9840-880 в держатель заднего подшипника коленчатого вала. При запрессовке манжеты проследить, чтобы не соскочили пружины (рис. 2.34.3).

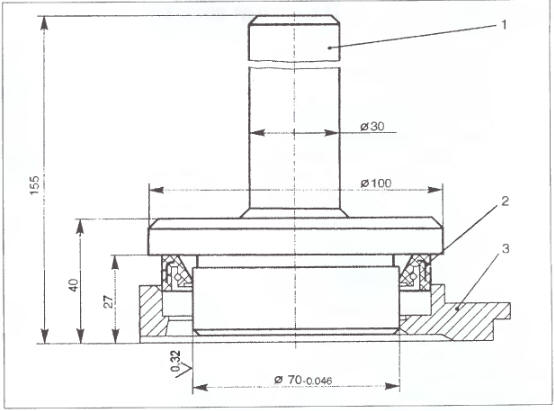

Рис. 2.34.3. Запрессовка манжеты в держатель заднего подшипника коленчатого вала: 1 - оправка М9840-880; 2 - манжета; 3 - держатель.

4. Смазать рабочую кромку манжеты и оправки моторным маслом.

5. Надеть держатель с манжетой на оправку М9840-736 и, передвинув его с оправки на фланец коленчатого вала, прикрепить к блоку четырьмя болтами с пружинными шайбами (рис. 2.34.4).

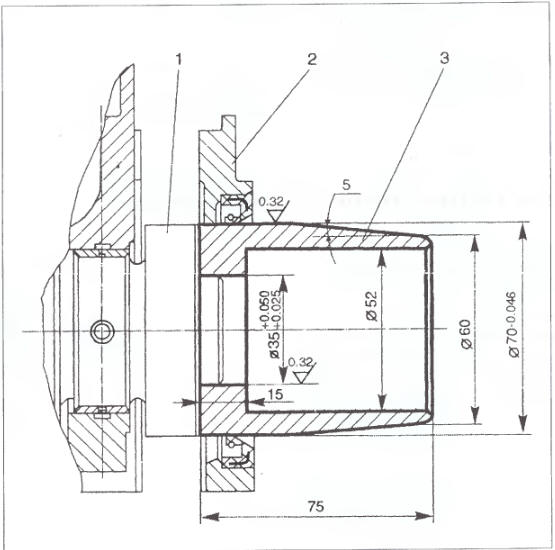

Рис. 2.34.4. Установка держателя манжеты на фланец коленчатого вала: 1 - коленчатый вал; 2 - держатель манжеты; 3 - оправка М9840-736.

6. Произвести сборку силового агрегата (п. 2.24) и установку двигателя (п 2.3).
