Daewoo Sens: Неисправность цепи лампы диагностики «СНЕСК ENGINE» - Комплексная система управления двигателем (КСУД) - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Неисправность цепи лампы диагностики «СНЕСК ENGINE»

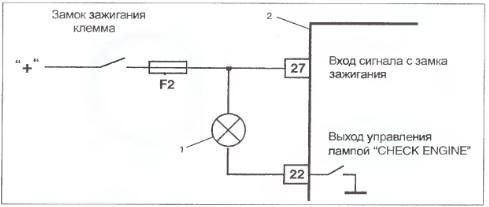

Рис. 3.3.7. Схема проверки цепи лампы диагностики «СНЕСК ENGINE»: 1 - лампа
Рис. 3.3.7. Схема проверки цепи лампы диагностики «СНЕСК ENGINE»: 1 - лампа диагностики «СНЕСК ENGINE»; 2 - контроллер.

При включенном зажигании проверить напряжение между «плюсовой » клеммой лампы и «массой». Величина напряжения должна быть близкой к напряжению аккумуляторной батареи. Если напряжение равно нулю, - обрыв цепи питания лампы.

Замкнуть «минусовой» контакт лампы на «массу». Лампа должна гореть, если лампа не горит, — неисп-- равна лампа или ее соединение в гнезде.

Выключить зажигание. Отсоединить колодку контроллера. Измерить сопротивление провода, соединяющего лампу («минусовой» контакт лампы) с контроллером (клемма «22» колодки контроллера). Величина сопротивления должна быть менее 1 Ом.

При большей величине сопротивления - обрыв провода.

Отсоединить лампу. Измерить сопротивление между контактом «22» и «массой». Сопротивление должно быть более 1 МОм. Если сопротивление меньше, - провод замкнут на массу.

Проверить пробником, соединенным с массой, контакт «22» колодки контроллера (лампа «СНЕСК ENGiNE» отсоединена). Если лампа пробника горит, провод замкнут на источник питания.

Если сигнал о неисправности цепи лампы «СНЕСК ENGINE» появляется при исправной цепи, - заменить контроллер.

    Неисправность форсунок, цепи управления форсунок цилиндров
    Рис. 3.3.6. Схема проверки цепи управления форсунок цилиндров: 1 - колодка жгута форсунок; 2 - форсунки; 3 - контроллер. (регистрируется только при работе двигателя) Снять болты крепления топлив ...

    Неисправность цепи управления регулятором холостого хода
    Рис. 3.3.8. Схема проверки цепи управления регулятором холостого хода: 1 - колодка жгута проводов регулятора холостого хода (вид спереди); 2 - регулятор холостого хода; 3 - контроллер. Проверка ...
