Kia Rio: Первичный вал коробки передач

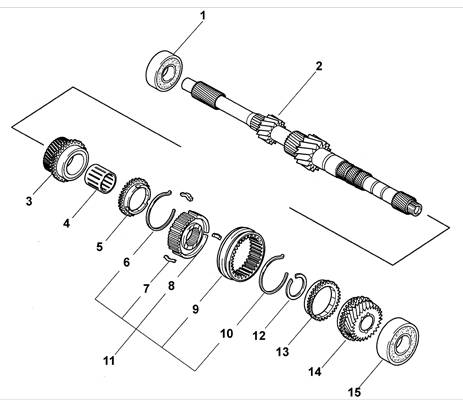

Первичный вал коробки передач
1 – подшипник;
2 – первичный вал;
3 – шестерня 3-ей передачи;
4 – игольчатый подшипник;
5 – кольцо синхронизатора 3-ей передачи;
6 – пружина синхронизатора;
7 – сухарь фиксатора;
8 – ступица муфты синхронизатора;
9 – скользящая муфта синхронизатора;
10 – пружина синхронизатора;
11 – синхронизатор 3-ей/ 4-ой передачи;
12 – стопорное кольцо;
13 – кольцо синхронизатора 4-ой передачи;
14 – шестерня 4-ой передачи;
15 – подшипник.
Картер сцепления и компоненты картера коробки передач - Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Предупреждение
Перед установкой картера сцепления отрегулируйте натяг подшипников подбором и
установкой регулировочных прокладок:
– ...
Первичный вал коробки передач - Предварительная проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
Зазор шестерни 3-ей передачи
1. Измерьте зазор между шестерней 3-ей передачи и шестерней 2-ей передачи.
Номинальный зазор: 0,06–0,21 мм
Предельно допустимый зазор: 0,26 мм
...
