Daewoo Sens: Разборка, сборка, проверка технического состояния водяного насоса
Разборка и сборка водяного насоса
1. Закрепить корпус в тисках, используя мягкие прокладки, и снять под прессом или при помощи съемника с валика шкив и крыльчатку (рис. 2.37.5).

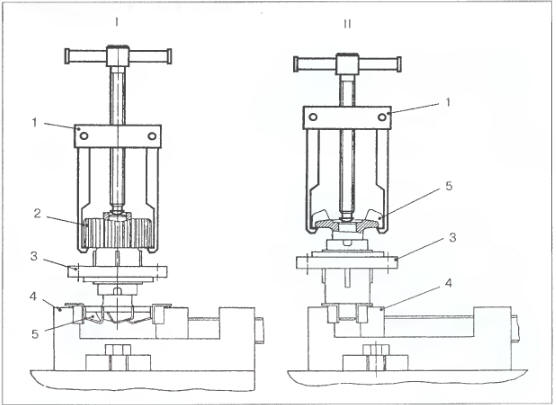

Рис. 2.37.5. Разборка водяного насоса, снятие съемником: I — шкива водяного
насоса, II - крыльчатки водяного насоса. 1 - съемник М9832-377; 2 - шкив водяного
насоса; 3 - корпус; 4 - тиски; 5 - крыльчатка.
2. Вывернуть стопорный винт и вынуть валик с подшипниками в сборе.
3. Выпрессовать из корпуса манжету и валик из подшипников.
4. Установить оправкой манжету, не допуская перекоса в корпусе (рис. 2.37.6).

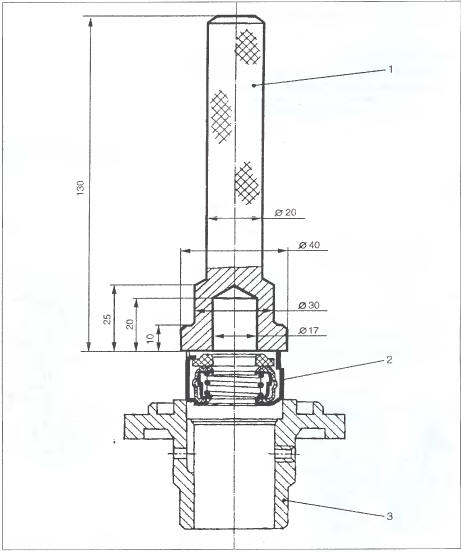

Рис. 2.37.6. Запрессовка манжеты водяного насоса: 1 - оправка; 2 - манжета;
3 - корпус водяного насоса.
5. Напрессовать на валик подшипники до упора в упорную шайбу. Запрессовать валик в сборе с подшипниками в корпус, зафиксировать его винтом с контргайкой.
6. Напрессовать на валик шкив, выдержав размер (54,5 ± 0,2) мм; 7. Напрессовать крыльчатку на валик, выдержав размер между лопатками крыльчатки и корпусом насоса40 ^ ^ мм.
Проверка технического состояния водяного насосаъ
1. Осевой зазор в подшипниках не должен превышать 0,13 мм при осевой нагрузке 50 Н (5 кгс). При необходимости подшипники заменить.
2. Манжету насоса и прокладку между насосом и блоком цилиндров при ремонте рекомендуется заменить.
3. Заметное подтекание жидкости через кольцевую канавку между манжетой и подшипником не допускается.
3. Корпус крыльчатки не должен иметь деформации или трещин.
4. Поверхность зубьев шкива насоса должна быть гладкая и чистая. Обнаруженные забоины и заусенцы зачистить и заполировать.
Водяной насос - Снятие и установка
1. Слить охлаждающую жидкость, соблюдая все предосторожности.
2. Снять ремень привода газораспределительного механизма (п. 2.7).
3. Отвернуть три болта и снять водяной насос с прокладкой (рис.
2.37 ...
Термостат
Рис. 2.38.1. Термостат: 1 - выходной патрубок, 2 - основной клапан, 2,3 -
входной патрубок от радиатора, 4 - термочувствительный элемент, 5 - пружина основного
клапана, 6 - пружина байпасного кл ...
