Daewoo Sens: Редукционний клапан - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Редукционний клапан

1. Отвернуть пробку редукционного клапана, снять прокладку, вынуть пружину и шарик.

2. Промытьдетали и масляные каналы в корпусе масляного насоса.

3. При необходимости для плотности прилегания шарика к гнезду корпуса насоса его можно пристукнуть.

Диаметр шарика 11,509 мм.

4. Проверить пружину редукционного клапана на отсутствие натиров на нитках и по упругости. При уменьшении нижнего предела нагрузки на 5 % пружину заменить (рис. 2.33).

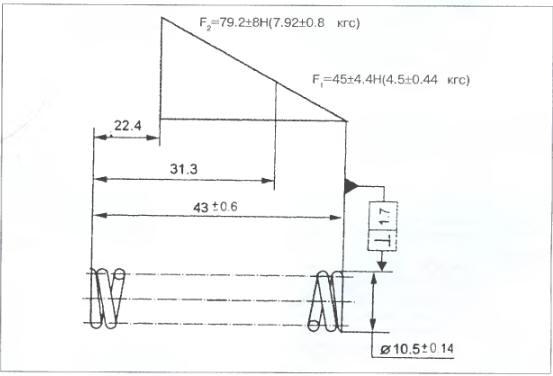

Рис. 2.33. Пружина редукционного клапана масляного насоса.
Рис. 2.33. Пружина редукционного клапана масляного насоса.

5. Собрать редукционный клапан в последовательности обратной разборке.

Пробку редукционного клапана затянуть усилием затяжки 4 0 - 5 0 Нм ( 4 - 5 кгс-м). Редукционный клапан в процессе эксплуатации не регулируется.

6. При проверке на стенде редукционный клапан должен срабатывать (перепускать масло в полость картера двигателя) при давлении 0,55-0,75 МПа (5.5-7,5 кгс/см^).

7. На двигателе при проверке давления манометром, установленным вместо датчика давления, редукционный клапан должен срабатывать (с учетом потерь в магистрали) при давлении на манометре не менее 0,45 МПа (4,5 КГС/СМ2).
