Daewoo Sens: Система охлаждения
в системе охлаждения двигателя используется жидкость, обладающая антикоррозийными свойствами, тосол А-40М, ТУ 6-57-48 или ОЖ-40 «Лена», ТУ 113-07-02 с добавлением при первой заправке 0,005 кг герметизатора НИИСС-1 1^ 38-10270.
Объем жидкости системы охлаждения составляет 8 л.
Система охлаждения должна обеспечить температуру охлаждающей жидкости на выходе из двигателя в пределах 8 2 - 9 5 °С (355-368 К).
Допускается кратковременное (не более 40 мин) повышение температуры охлаждающей жидкости до 103 °С (376 К) при отсутствии ее кипения в специфических условиях дорожного движения автомобиля (горные дороги, бездорожье, движение в городах в часы «пик»).
Выброс или течь охлаждающей жидкости через соединительные элементы системы не допускаются.
уровень жидкости в расширительном бачке на холодном двигателе при температуре 15-25 °С должен быть между метками, нанесенными на расширительном бачке.

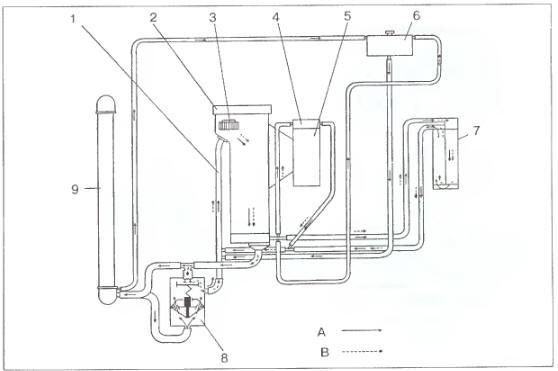

Рис. 2.37.1. Схема системы охлаждения двигателя: 1 - труба перепускная термостата;
2 - двигатель; 3 - водяной насос; 4 - дроссельный патрубок; 5 - ресивер; 6 - расширительный
бачок; 7 - радиатор отопителя; 8 - термостат; 9 - радиатор системы охлаждения двигателя.
( >) - циркуляция жидкости по большому кругу; ( - - - > ) - циркуляция жидкости
по малому кругу.
Характеристика охлаждающей жидкости тосол А-40М
Показатель Цвет красителя Плотность при 20 °С, г/см^ Температура кристаллизации, °С, не более Температура кипения, °С, не менее | Тосол А-40М голубой 1,078...1,085 минус 40 108 | |
Массовая доля компонентов, % | - этиленгликоль, не менее - вода, не более - антивспенивающая присадка - антикоррозийная присадка | 53 44 0,05 2,55 |
Система вентиляции картерных газов
1. Для промывки отсоединить шланги, снять крышку головки цилиндров и снять с
нее маслоотражатель (п. 2.5).
2. Промыть бензином или керосином шланги и маслоотражатель, а также трубку отсоса
картер ...
Водяной насос - Снятие и установка
1. Слить охлаждающую жидкость, соблюдая все предосторожности.
2. Снять ремень привода газораспределительного механизма (п. 2.7).
3. Отвернуть три болта и снять водяной насос с прокладкой (рис.
2.37 ...
