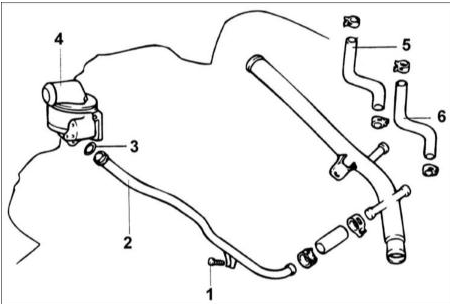

Трубки и шланги системы охлаждения двигателя SOHC

1 – болт, 10–15 Н•м;
2 – обводной шланг;
3 – уплотнительное кольцо;
4 – штуцер выхода охлаждающей жидкости;
5 – шланг для охлаждающей жидкости;
6 – шланг подачи охлаждающей жидкости к отопителю.

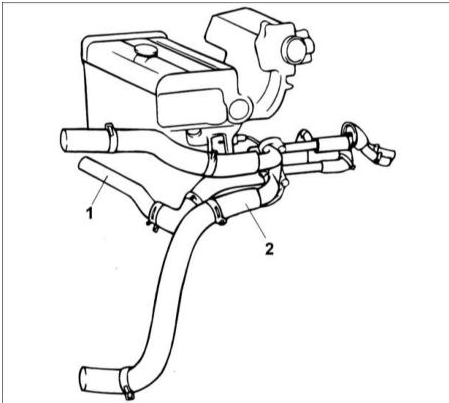

Трубки и шланги системы охлаждения двигателя DOHC

1 – входная труба охлаждающей жидкости;
2 – штуцер выхода охлаждающей жидкости.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте трубки и шланги системы охлаждения на отсутствие повреждений, трещин и вздутостей.
2. При необходимости замените их.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При подсоединении шланга к штуцеру выхода охлаждающей жидкости предварительно смажьте уплотнительное кольцо охлаждающей жидкостью.
2. Убедитесь, что желтая метка на конце входного шланга охлаждающей жидкости совместилась с желтой меткой на штуцере.

Предупреждение

Не смазывайте уплотнительное кольцо маслом или смазочным материалом.
Перед установкой шлангов очистите штуцеры от грязи, пыли и песка.
Вставьте трубу охлаждающей жидкости до упора в водяной насос.
При установке используйте только новое уплотнительное кольцо.
