Daewoo Sens: Воздушный фильтр

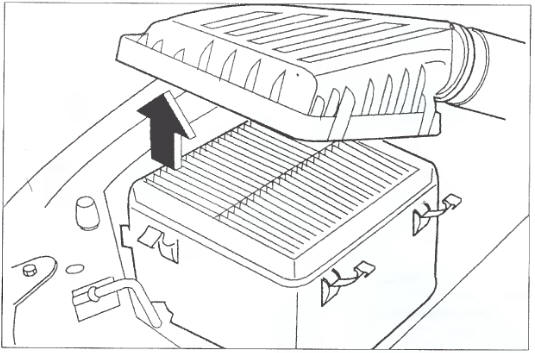

Рис. 2.49.1. Воздушный фильтр.
1. Расфиксировать четыре пружинные защелки крепления крышки фильтра.
2. Подняв крышку, извлечь фильтрующий элемент и установить новый в гнездо корпуса.
3. Установить крышку, совместив ее по контуру с фланцем фильтрующего элемента.
4. Зафиксировать крышку защелками.
Система улавливания паров топлива
Обеспечивает адсорбирование паров бензина активированным углем (рис. 2.48.1)
Рис. 2.48.1. Система улавливания паров топлива: 1 - топливный бак, 2 - трубопровод
отбора паров топлива; 3 - емкость с ...
Дроссельный патрубок
Рис. 2.50.1. Дроссельный патрубок в сборе (для наглядности патрубок повернут
на 180°): 1 - штуцер подвода охлаждающей жидкости; 2 - штуцер системы вентиляции
картера на холостом ходу; 3 - штуцер ...
