Kia Rio: Вторичный вал коробки передач - Сборка
СТУПИЦА МУФТЫ СИНХРОНИЗАТОРА ПОРЯДОК ВЫПОЛНЕНИЯ Установите сухари фиксатора и пружины в ступицу муфты синхронизатора.

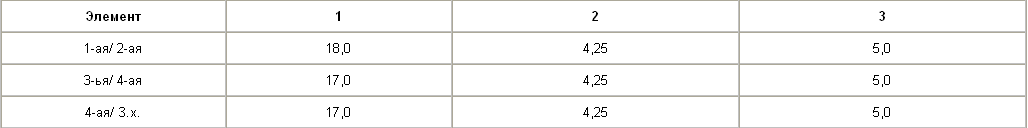

Размеры сухаря фиксатора, мм
ПОДШИПНИК (СО СТОРОНЫ ДИФФЕРЕНЦИАЛА) ПОРЯДОК ВЫПОЛНЕНИЯ
Используя пресс и специальное приспособление OK900 175 AA1 установите новый подшипник.
ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ, КОЛЬЦО СИНХРОНИЗАТОРА 1-ОЙ ПЕРЕДАЧИ И СИНХРОНИЗАТОР 1-ОЙ/ 2-ОЙ ПЕРЕДАЧИ Предупреждение На кольце синхронизатора 2-ой передачи отсутствуют зубья в трех местах по периметру для того, чтобы отличить его от других колец синхронизатора.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите шестерню 1-ой передачи, кольцо синхронизатора 1-ой передачи и синхронизатор 1-ой/ 2-ой передачи так, как показано на рисунке.
2. Совместите выемки кольца синхронизатора с сухарями фиксатора.
3. Используя пресс и специальное приспособление OK900 175 AA1 установите ступицу муфты синхронизатора 1-ой/ 2-ой передач.
КОЛЬЦО СИНХРОНИЗАТОРА 2-ОЙ ПЕРЕДАЧИ И ШЕСТЕРНИ 2-ОЙ И 3-ЕЙ ПЕРЕДАЧ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите кольцо синхронизатора 2-ой передачи и шестерню 2-ой передачи.
2. Используя пресс и специальное приспособление OK900 175 AA1 установите шестерню 3-ей передачи.
ШЕСТЕРНЯ 4-ОЙ ПЕРЕДАЧИ И ВНУТРЕННЕЕ КОЛЬЦО ПОДШИПНИКА ПОРЯДОК ВЫПОЛНЕНИЯ
1. Используя пресс и специальное приспособление OK900 175 AA1, установите шестерню 4-ой передачи и внутреннее кольцо подшипника.
2. Измерьте зазор между шестерней 1-ой передачи и шестерней привода дифференциала.
Номинальный зазор: 0,05–0,28 мм
3. Измерьте зазор между шестерней 2-ой и 3-ей передач.
Номинальный зазор: 0,10–0,22 мм 4. Если зазоры не соответствуют требуемым, разберите и повторно соберите вторичный вал.
Вторичный вал коробки передач - Проверка
ШЕСТЕРНИ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осмотрите конусы синхронизатора на отсутствие износа.
2. Осмотрите состояние поверхности зубьев шестерен на отсутствие повреждений,
износа и трещин.
3. Визу ...
Выбор регулировочных прокладок - Первичный вал
ОБЩИЕ СВЕДЕНИЯ
Отрегулируйте предварительный натяг подшипников и выберите регулировочные
прокладки следующим образом.
Первичный вал
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите первичный вал в карт ...
