Kia Rio: ABS - Блок гидравлического управления (HCU) - Тормозная система - Инструкция по эксплуатации автомобиля Kia RioKia Rio: ABS - Блок гидравлического управления (HCU)

Блок гидравлического управления (HCU) состоит из насоса с электрическим двигателем и блока клапанов для того, чтобы управлять давлением ABS.

Датчик расположен в электродвигателе насоса и передает выходной сигнал блоку ABS, который определяет работоспособность насоса.

Диаметр отверстия трубы подачи тормозной жидкости переднего тормоза: 4,8 мм Диаметр отверстия трубы подачи тормозной жидкости заднего тормоза: 4,8 мм Насос с двумя контурами обеспечивает требуемое давление, а блок клапанов распределяет давление, передаваемое к колесным тормозным механизмам.

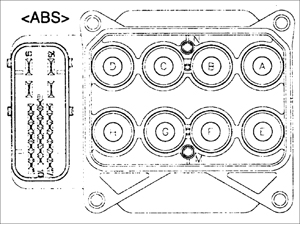

А – передний правый впускной клапан;
А – передний правый впускной клапан;
В – задний левый впускной клапан;
С – задний правый впускной клапан;
D – передний левый впускной клапан;
E – передний правый выпускной клапан;
F – задний левый выпускной клапан;
G – задний правый выпускной клапан;
H – передний левый выпускной клапан;
M – + двигателя;
N – двигатель (GND).

    Контрольные лампы ABS и EBD расположены в комбинации приборов.
    Контрольная лампа ABS: 1) Горит в течение 3 с после включения зажигания после чего гаснет. 2) Гаснет при пуске двигателя. 3) Если лампа горит постоянно, значит в ABS имеются нарушения. 4) Ламп ...

    Самодиагностика ABS
    Блок управления ABS начинает выполнять самодиагностические функции после включения зажигания. Блок управления ABS обнаруживает неисправность для каждого контура и компонент, сравнивая состояние си ...
