Kia Rio: Блок электронного управления ETWIS - Электрические схемы - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Блок электронного управления ETWIS

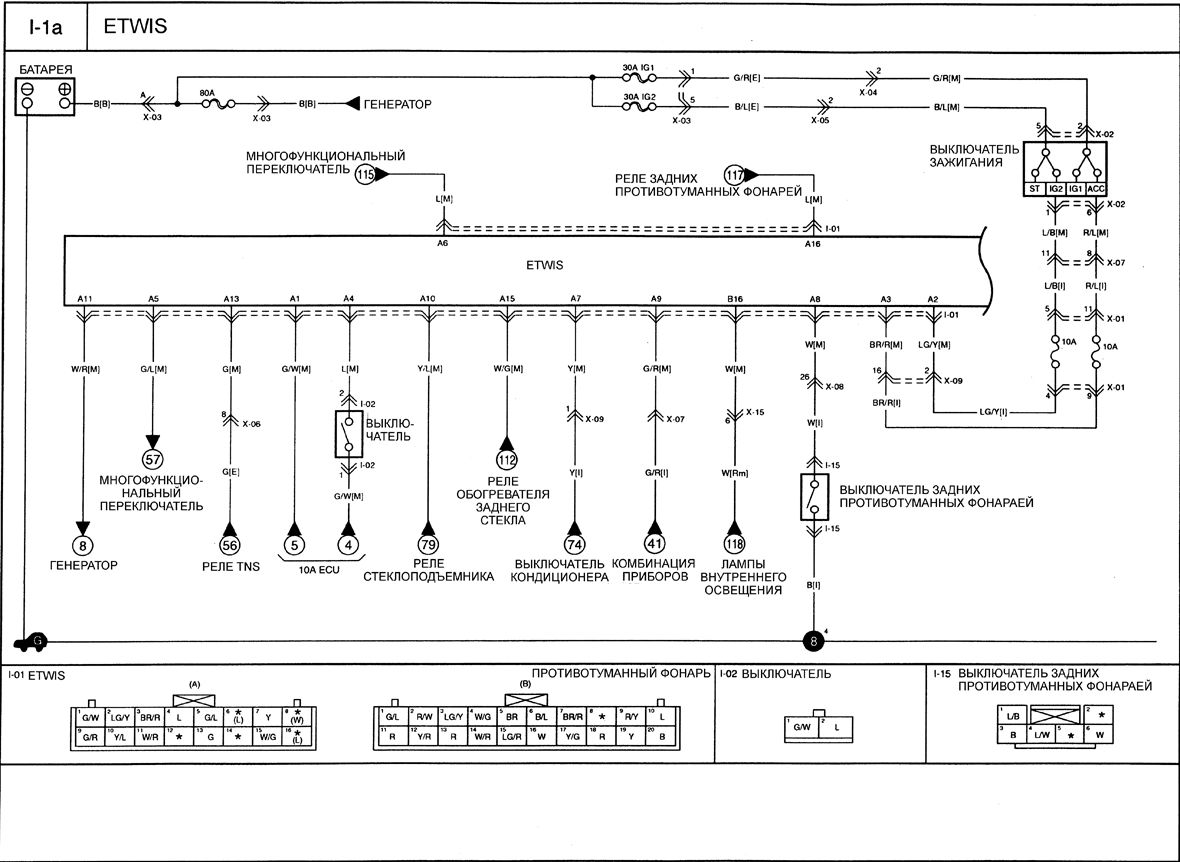

Блок электронного управления ETWIS

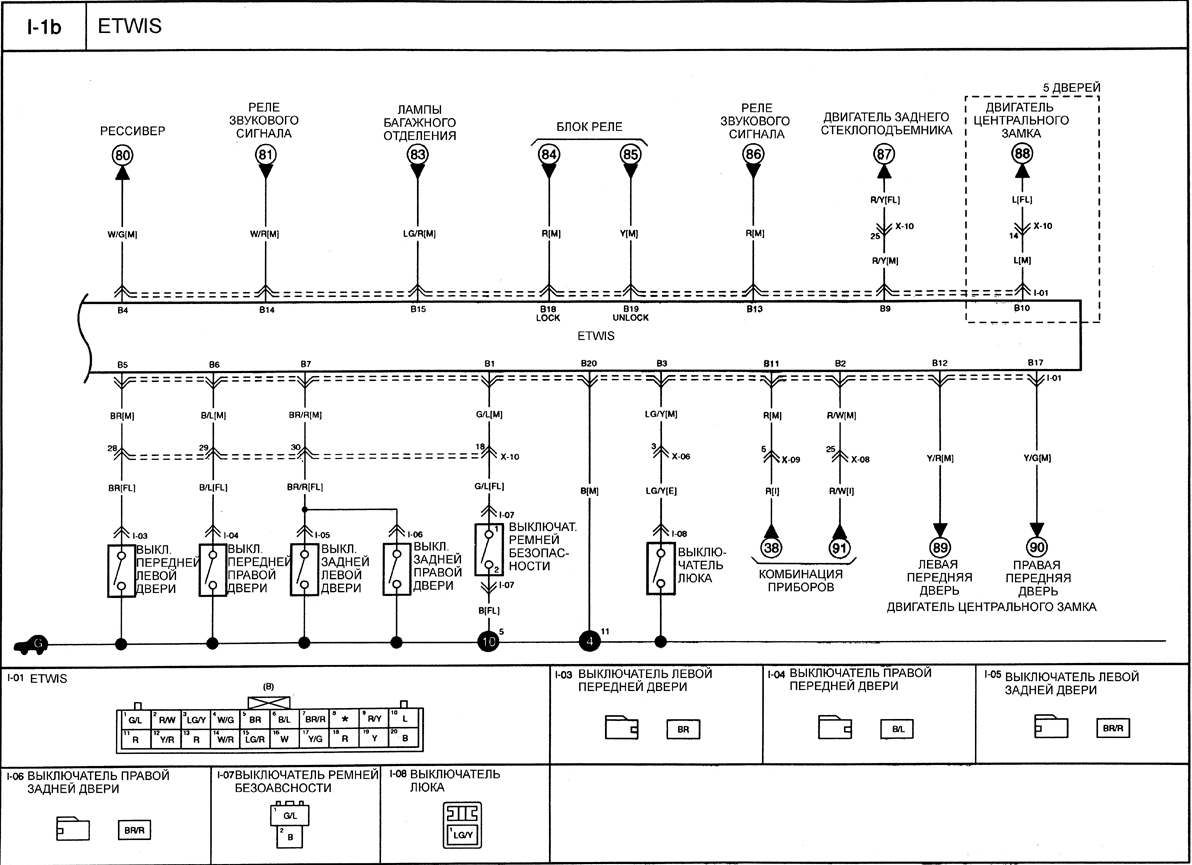

Блок электронного управления ETWIS

Блок электронного управления ETWIS
Блок электронного управления ETWIS
