Датчик частоты вращения колеса

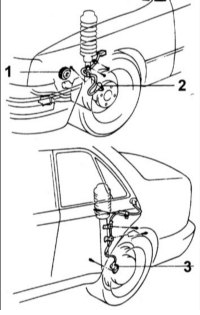

Датчик частоты вращения колеса

1 – ротор;
2 – передний датчик частоты вращения колеса, 8–9,5 Н•м;
3 – задний датчик частоты вращения колеса, 15,5–16,5 Н•м.

Снятие

Передний датчик частоты вращения колеса

ПОРЯДОК ВЫПОЛНЕНИЯ

Выверните болт и снимите передний датчик частоты вращения колеса после отсоединения

Выверните болт и снимите передний датчик частоты вращения колеса после отсоединения разъема.

Задний датчик частоты вращения колеса

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите подушку заднего сидения.
2. Снимите обивку задней стойки.

3. Снимите заднее колесо.

3. Снимите заднее колесо.

4. Снимите задний датчик частоты вращения колеса после отсоединения разъема.

4. Снимите задний датчик частоты вращения колеса после отсоединения разъема.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерьте сопротивление датчика частоты вращения колеса.

1. Измерьте сопротивление датчика частоты вращения колеса.
Сопротивление:

Передний датчик: 1275–1495 Ом
Задний датчик: 1275–1495 Ом

2. Установите датчик частоты вращения колеса на автомобиль и, подсоединив вольтметр

2. Установите датчик частоты вращения колеса на автомобиль и, подсоединив вольтметр к контактам датчика, измерьте напряжение, вырабатываемое датчиком при вращении колеса.

Предупреждение

Переключите вольтметр для измерения переменного напряжения.
