Гидравлический блок HECU ABS
Гидравлический блок HECU ABS

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разъедините тормозные трубки от блока HECU.

1. Разъедините тормозные трубки от блока HECU.

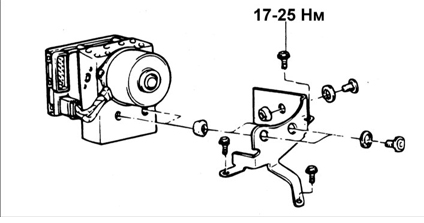

2. Выверните болты крепления кронштейна и снимите блок HECU вместе с кронштейном.

Предупреждение

Предупреждение

Не разбирайте гидравлический блок HECU.

Транспортировку блока HECU необходимо проводить в вертикальном положении с отверстиями блока, закрытыми подходящими заглушками, так как тормозная жидкость не должна сливаться с блока.

3. Отсоедините от блока HECU электрический разъем.

3. Отсоедините от блока HECU электрический разъем.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка проводится в последовательности, обратной снятию.
2. Затяните болты крепления модулятора и гайки крепления тормозных трубок требуемыми моментами затяжки.

Моменты затяжки:

Болт крепления блока HECU: 8–10 Н•м
Соединительные гайки крепления тормозных трубок: 13–17 Н•м
