1. Измерить длину пружины в свободном состоянии. Если длина пружины меньше на 5 %, пружину заменить.

2. Проверить перпендикулярность оси пружин к опорному витку, наибольшее расстояние верхнего витка до ребра измерительного угольника не должно быть более 1,7 мм для наружной и 1,36 - для внутренней пружины.

3. Проверить упругость пружин.

Если нагрузка окажется меньше нижнего предела на 5 %, пружины заменить (рис. 2.19.1).

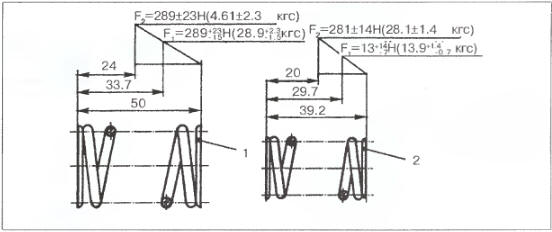

Рис. 2.19.1. Пружины клапана: 1 - наружная; 2 - внутренняя.
Рис. 2.19.1. Пружины клапана: 1 - наружная; 2 - внутренняя.

4. Если после шлифовки фаски клапана и седла стержень клапана выступает настолько, что длина установленных пружин при закрытом клапане будет более 35,03 мм, установить дополнительную шайбу пружин, чтобы длина пружин при собранном клапанном механизме была в пределах 32,12-35,03 мм (рис. 2.19.2).

Рис. 2.19.2. Восстановление усилия клапанных пружин методом установки дополнительной
Рис. 2.19.2. Восстановление усилия клапанных пружин методом установки дополнительной шайбы: 1 - тарелка пружин клапана; 2 - сухарь клапана; 3 - пружина клапана наружная; 4 - пружина клапана внутренняя; 5 - шайба опорная пружин клапана; 6 - шайба дополнительная; 7 - клапан.
