Масляный насос двигателя SOHC

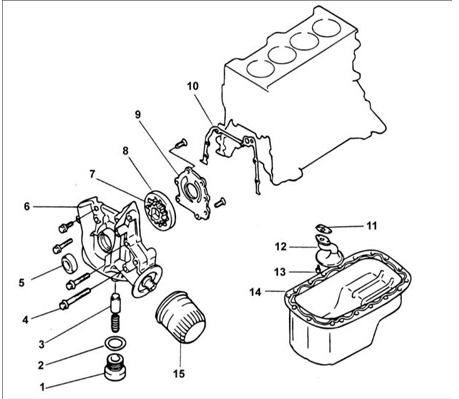

Масляный насос двигателя SOHC

1 – пробка, 40–50 Н•м;
2 – уплотнительное кольцо;
3 – плунжер;
4 – болт, 12–15 Н•м;
5 – переднее уплотнительное кольцо;
6 – передняя крышка;
7 – внутренняя шестерня масляного насоса;
8 – внешняя шестерня масляного насоса;
9 – крышка масляного насоса;
10 – прокладка;
11 – прокладка;
12 – маслозаборная трубка;
13 – болт, 15–22 Н•м;
14 – масляный поддон;
15 – масляный фильтр.

Замена масляного фильтра
Все двигатели оборудованы высококачественным, одноразовым масляным фильтром. Предупреждение При замене моторного фильтра соблюдайте осторожность, так как масло горячее и можно получить ожоги. ...

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите зубчатый ремень. 2. Выверните все болты крепления масляного поддона. 3. Снимите масляный поддон. 4. Выверните 2 болта и снимите сетчатый масляный фильтр с маслоприемн ...
