Педаль сцепления

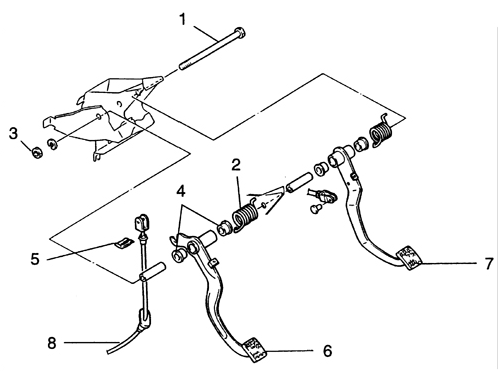

Педаль сцепления 1 – шарнирный болт;
2 – возвратная пружина;
3 – гайка;
4 – втулки;
5 – зажим;
6 – педаль сцепления;
7 – педаль тормоза;
8 – трос сцепления.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отверните регулировочные гайки на отжимном рычаге настолько, чтобы можно было снять трос с отжимного рычага.

2. Снимите зажим, крепящий оболочку троса к кронштейну педали сцепления.

3. Потяните трос вверх и отсоедините его от крюка педали сцепления.

4. Отверните гайки и снимите пружинную и плоскую шайбы с шарнирного болта.

5. Снимите педаль сцепления с шарнирного болта и возвратную пружин.

6. При необходимости снимите резиновую накладку с педали сцепления и упор.

6. При необходимости снимите резиновую накладку с педали сцепления и упор.

Предупреждение Нанесите тонкий слой литиевой смазки (NGLI Номер 2) на втулки и точки поворота педали.

Установка Установка проводится в последовательности, обратной снятию.
