ОБЩИЕ СВЕДЕНИЯ

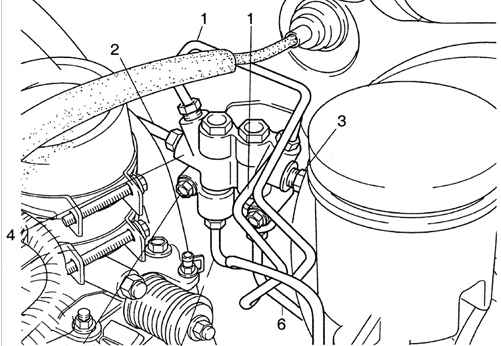

Ограничитель давления
Ограничитель давления 1 – тормозная трубка от главного тормозного цилиндра;
2 – тормозная трубка к переднему правому рабочему тормозному цилиндру;
3 – тормозная трубка к переднему левому рабочему тормозному цилиндру;
4 – ограничитель давления;
5 – тормозная трубка к заднему левому рабочему тормозному цилиндру;
6 – тормозная трубка к заднему правому рабочему тормозному цилиндру.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите тормозную трубу.

2. Выверните болт.

3. Снимите ограничитель давления.

Установка Установка ограничителя давления проводится в последовательности, обратной снятию.

После установки долейте тормозную жидкость и удалите воздух из гидравлического контура тормозной системы.

Проверка ограничителя давления ПОРЯДОК ВЫПОЛНЕНИЯ

1. Соедините приспособление ОКК30 140 001 с тормозными трубками, как показано

1. Соедините приспособление ОКК30 140 001 с тормозными трубками, как показано на рисунке.

Момент затяжки приспособления и соединительных гаек: 12,8–21,5 Н•м 2. Удалите воздух из гидравлического контура тормозной системы.

3. Нажмите педаль тормоза пока переднее давление в тормозной системе не будет равно А и запишите заднее давление в тормозной системе А.

4. Снова нажмите педаль тормоза с дополнительным усилием пока давление в

4. Снова нажмите педаль тормоза с дополнительным усилием пока давление в тормозной системе не будет равно В и запишите давление в тормозной системе В.

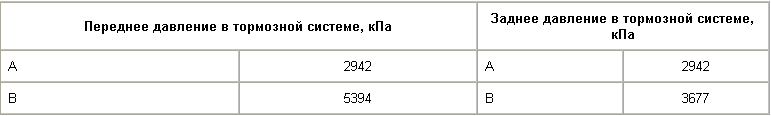

Давление жидкости

Предупреждение

Предупреждение Не пытайтесь регулировать ограничитель давления.

После проверки удалите воздух из гидравлического контура тормозной системы и проверьте отсутствие утечек тормозной жидкости.

Если измеренные значения не соответствуют требуемым, замените ограничитель давления.

    Главный тормозной цилиндр - Установка
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. При установке нового главного тормозного цилиндра отрегулируйте положение толкателя вакуумного усилителя тормозов следующим образом:        ...

    Стояночный тормоз - Снятие
    ОБЩИЕ СВЕДЕНИЯ Стояночный тормоз 1 –консоль; 2 – задняя часть троса стояночного тормоза; 3 – рычаг стояночного тормоза; 4 – регулировочная гайка; 5 – передняя часть троса стояночного тормоза; ...
