Kia Rio: Главный тормозной цилиндр - Установка - Тормозная система - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Главный тормозной цилиндр - Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При установке нового главного тормозного цилиндра отрегулируйте положение

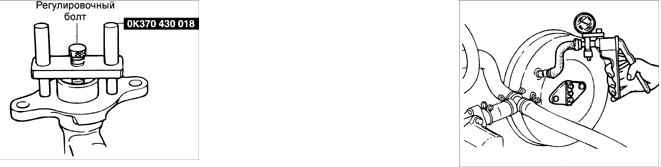

1. При установке нового главного тормозного цилиндра отрегулируйте положение толкателя вакуумного усилителя тормозов следующим образом:       – установите специальное приспособление ОК370 430 018 в главный тормозной цилиндр. Поверните регулировочный болт пока он не установится в отверстие толкателя в поршне;
      – вакуумным насосом создайте разрежение 500 мм.рт.ст. в вакуумном усилителе тормозов;
      – переверните специальное приспособление ОК370 430 018 и установите его в вакуумный усилитель тормозов;
      – измерьте зазор между торцом приспособления ОК370 430 018 и толкателем вакуумного усилителя тормозов.

Если зазор не равен 0 мм, ослабьте контргайку толкателя и вращая толкатель выполните регулировку.

Предупреждение

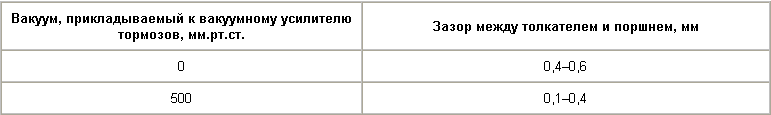

Предупреждение После проведения регулировки и установки главного тормозного цилиндра на вакуумный усилитель тормозов, зазор между толкателем и поршнем должен соответствовать приведенному в таблице.

2. Установите главный тормозной цилиндр на вакуумном усилителе тормозов и

2. Установите главный тормозной цилиндр на вакуумном усилителе тормозов и наверните две гайки. Затяните две гайки крепления главного тормозного цилиндра.

Момент затяжки: 9,81–15,7 Н•м 3. Затяните гайки крепления трубок тормозной системы.

Момент затяжки: 13–22 Н•м 4. Подсоедините разъем датчика уровня тормозной жидкости.

5. Удалите воздух из гидравлического контура тормозной системы.

6. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
