Kia Rio: Главный тормозной цилиндр - Снятие - Тормозная система - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Главный тормозной цилиндр - Снятие

ОБЩИЕ СВЕДЕНИЯ

Главный тормозной цилиндр и вакуумный усилитель тормозов

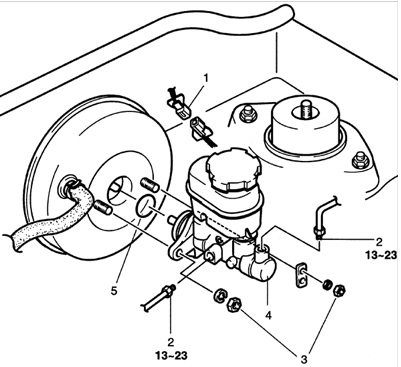

Главный тормозной цилиндр и вакуумный усилитель тормозов 1 – разъем датчика уровня тормозной жидкости;
2 – трубки тормозной системы;
3 – гайка;
4 – главный тормозной цилиндр;
5 – уплотнительное кольцо круглого сечения.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините электрический разъем от датчика уровня тормозной жидкости.

1. Отсоедините электрический разъем от датчика уровня тормозной жидкости.

2. Ключом ОК130 430 019 отверните тормозные трубки от главного тормозного

2. Ключом ОК130 430 019 отверните тормозные трубки от главного тормозного цилиндра и блока управления ABS и закройте их пластмассовыми пробками для исключения попадания в них грязи.

3. Выверните две гайки крепления главного тормозного цилиндра.

3. Выверните две гайки крепления главного тормозного цилиндра.

4. Снимите главный тормозной цилиндр со шпилек вакуумного усилителя тормозов.
