ОБЩИЕ СВЕДЕНИЯ

Стояночный тормоз

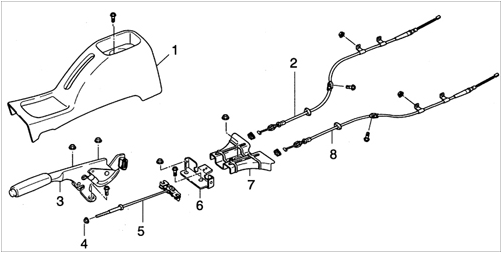

Стояночный тормоз 1 –консоль;
2 – задняя часть троса стояночного тормоза;
3 – рычаг стояночного тормоза;
4 – регулировочная гайка;
5 – передняя часть троса стояночного тормоза;
6 – кронштейн троса стояночного тормоза;
7 – крышка троса стояночного тормоза;
8 – задняя часть троса стояночного тормоза.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните болт и снимите консоль стояночного тормоза.

1. Выверните болт и снимите консоль стояночного тормоза.

2. Отсоедините электрический разъем от выключателя стояночного тормоза.

2. Отсоедините электрический разъем от выключателя стояночного тормоза.

3. Ослабьте регулировочную гайку троса стояночного тормоза.

3. Ослабьте регулировочную гайку троса стояночного тормоза.

4. Выверните две гайки и болт и снимите рычаг стояночного тормоза.

4. Выверните две гайки и болт и снимите рычаг стояночного тормоза.

5. Отсоедините переднюю часть троса стояночного тормоза от задних частей

5. Отсоедините переднюю часть троса стояночного тормоза от задних частей троса стояночного тормоза.

6. Снимите кронштейн заднего троса стояночного тормоза.

6. Снимите кронштейн заднего троса стояночного тормоза.

7. Выверните два болта крепления шарниров заднего сиденья.

7. Выверните два болта крепления шарниров заднего сиденья.

8. Снимите заднее сиденье.

9. Снимите отделку порога задней двери.

9. Снимите отделку порога задней двери.

10. Освободите фиксаторы коврового покрытия и отверните его для доступа к

10. Освободите фиксаторы коврового покрытия и отверните его для доступа к крышке троса стояночного тормоза.

11. Отверните гайку крепления крышки троса стояночного тормоза.

12. Снимите крышку троса стояночного тормоза.

13. Поднимите автомобиль и закрепите на опорах.

14. Снимите задние колеса.

15. Снимите задний тормозной барабан и тормозные колодки в сборе.

15. Снимите задний тормозной барабан и тормозные колодки в сборе.

16. Отсоедините трос стояночного тормоза от рычага на тормозной колодке.

17. Отверните гайку и болт крепления троса стояночного тормоза.

17. Отверните гайку и болт крепления троса стояночного тормоза.

18. Вытяните трос стояночного тормоза через отверстие в кузове и снимите его

18. Вытяните трос стояночного тормоза через отверстие в кузове и снимите его с автомобиля.

19. Вытяните трос стояночного тормоза через отверстие в тормозном щите.
