Поворотный кулак и подшипники ступицы переднего колеса

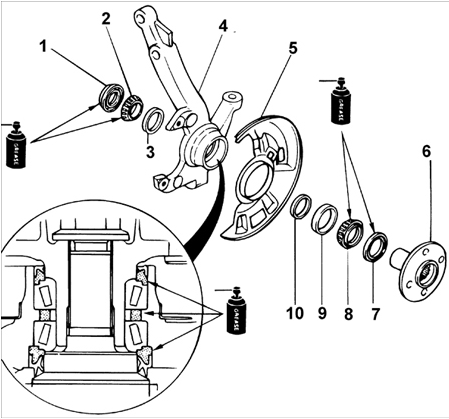

Поворотный кулак и подшипники ступицы переднего колеса 1 – внутреннее масляное уплотнительное кольцо;
2 – внутренний подшипник;
3 – наружное кольцо внутреннего подшипника;
4 – поворотный кулак;
5 – тормозной шит;
6 – ступица;
7 – внешнее масляное уплотнительное кольцо;
8 – внешний подшипник;
9 – наружное кольцо внешнего подшипника;
10 – распорная втулка.

Снятие Предупреждение Без необходимости не снимайте тормозной щит.

Не перепутайте внутренний и внешний подшипники ступицы.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите поворотный кулак.

2. Специальным приспособлением ОК130 331 АА0А снимите ступицу.

2. Специальным приспособлением ОК130 331 АА0А снимите ступицу.

3. Специальными приспособлениями ОК130 175 А18 и ОК130 175 А17 снимите

3. Специальными приспособлениями ОК130 175 А18 и ОК130 175 А17 снимите внешний подшипник, внешнее масляное уплотнительное кольцо и распорную втулку из ступицы.

4. Замените масляное уплотнительное кольцо независимо от его состояния.

5. Разберите поворотный кулак.

Предупреждение Наружные кольца подшипников снимайте постепенно и тщательно.

6. Отверткой снимите внутреннее масляное уплотнительное кольцо.

7. Снимите внутренний подшипник.

8. Специальными приспособлениями ОК130 170 015 и молотком снимите наружное

8. Специальными приспособлениями ОК130 170 015 и молотком снимите наружное кольцо внутреннего подшипника.

Предупреждение Исключите падение наружного кольца внутреннего подшипника при его снятии.

Без необходимости не снимайте тормозной щит. Повторно не устанавливайте ранее снятый тормозной щит.

9. Отметьте взаимное положение тормозного щита и поворотного кулака.

10. Зубилом снимите тормозной щит с поворотного кулака.
