Daewoo Sens: Продольный разрез двигателя - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Продольный разрез двигателя

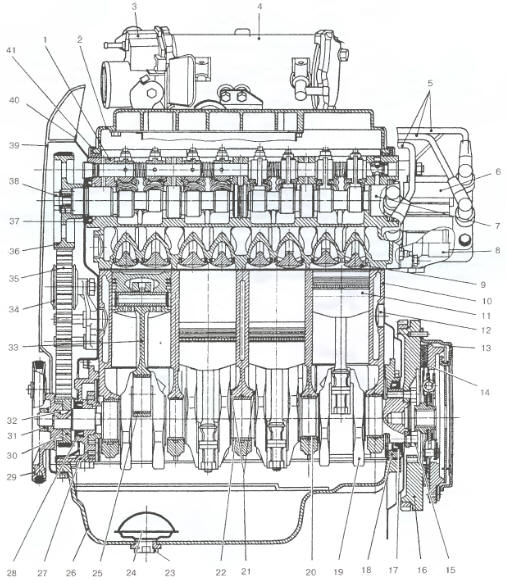

Рис. 2.1.1. Продольный разрез двигателя: 1 - головка цилиндров; 2 - крышка
Рис. 2.1.1. Продольный разрез двигателя: 1 - головка цилиндров; 2 - крышка головки цилиндров; 3 - дроссельный патрубок; 4 - ресивер; 5 - высоковольтные провода; 6 - модуль зажигания; 7 - распределительный вал; 8 - отводящий патрубок системы охлаждения; 9 - клапан-; 10 - блок цилиндров; 11 — поршень; 12 - пробка системы охлаждения; 13 - нажимной диск сцепления; 14 - ведомый диск сцепления; 15, 38 - болты; 16 - маховик; 17, 28, 37 — манжеты; 18 - держатель манжеты; 19 - коленчатый вал; 20 - вкладыши коренных подшипников; 21 - упорные полукольца; 22 - вкладыш среднего коренного подшипника; 23 - маслосливная пробка; 24 - маслоприемник насоса; 25 - вкладыш нижней головки шатуна; 26 - масляный картер; 27 - масляный насос; 29 — шкив привода генератора; 30 - ведущий шкив коленчатого вала; 31 - гайка; 32 - шпонка; 33 - шатун; 34 - натяжной ролик; 35 - приводной плоскозубчатый ремень; 36 - шкив привода распределительного вала; 39, 40 - наружный и внутренний кожухи плоскозубчатого ремня, 41 - прокладка крышки блока цилиндров.

    Поперечный разрез двигателя
    Рис. 2.1.2. Поперечный разрез двигателя: 1 — облицовка двигателя; 2 - трубка разрежения от ресивера к регулятору давления; 3 — крышка головки цилиндров; 4 - винт регулировочного клапана; 5 - кры ...
