ОБЩИЕ СВЕДЕНИЯ Проверка давления трансмиссионной жидкости выполняется для того, чтобы определить состояние гидравлических компонентов и имеются ли утечки.

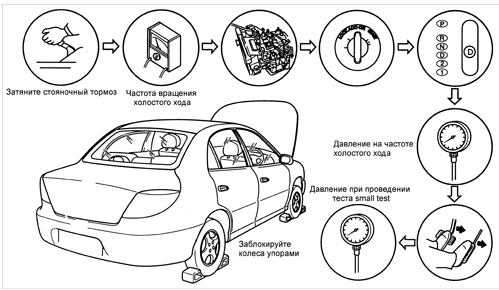

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Затяните стояночный тормоз и установите клиновые упоры под передние и задние колеса.

2. Пустите двигатель до прогрева коробки передач до температуры 60~70°C.

3. Перед тестированием проверьте уровни всех эксплуатационных жидкостей и, при необходимости, доведите их до нормальных.

4. Подсоедините к двигателю тахометр.

5. Снимите брызговик с левой стороны под передним бампером.

6. Подсоедините манометр OK201 190 AA0 к штуцеру проверки давления. Для доступа к штуцеру желательно поднять автомобиль.

Проведение тестирования

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Пустите двигатель.

2. Проверьте частоту вращения коленчатого вала двигателя на холостом ходу и в позиции селектора "Р".

Частота вращения коленчатого вала двигателя на холостом ходу: Для Европы и Австралии: 750-850 мин–1 Общая: 700-800 мин–1 3. Переместите рычаг селектора в позицию "D" и на манометре прочтите величину давления.

Предупреждение Для исключения повреждения коробки передач выполните шаги 4 и 5 в течение 5 с.

4. Левой ногой нажмите до упора педаль тормоза, а правой ногой плавно нажимайте педаль акселератора.

5. Когда частота вращения коленчатого вала двигателя больше не увеличивается, на манометре прочтите величину давления и отпустите педаль акселератора.

Предупреждение Работа двигателя в течение, по крайней мере, одной минуты на частоте вращения холостого хода охлаждает трансмиссионную жидкость и предотвращает ухудшение ее свойств.

Перед каждым последующим тестированием, в течение достаточного времени охладите коробку передач.

6. При работающем двигателе переместите рычаг селектора в позицию N и оставьте двигатель работать на частоте вращения холостого хода в течение, по крайней мере, одной минуты.

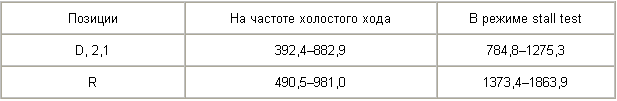

7. Аналогичным образом измерьте давление во всех положениях рычага селектора: Давление трансмиссионной жидкости, кПа

8. Снимите манометр и закройте штуцер пробкой.

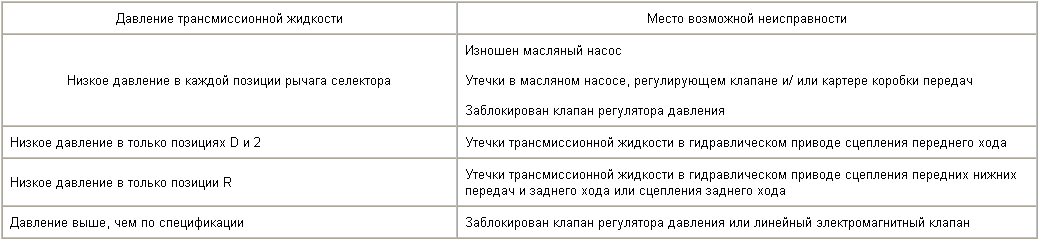

Момент затяжки: 5,0–9,8 Н•м Оценка результатов проверки давления трансмиссионной жидкости
