Kia Rio: Распределительные валы - Двигатели А3Е, А5D - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Распределительные валы

Распределительные валы двигателя DOHC

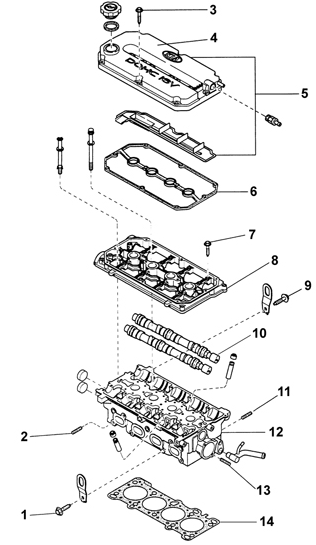

Распределительные валы двигателя DOHC 1 – болт, 37–52 Н•м;
2 – шпилька, 29–35 Н•м;
3 – болт, 4,9–8,8 Н•м;
4 – крышка головки блока цилиндров;
5 – элементы крышки головки блока цилиндров;
6 – прокладка крышки головки блока цилиндров;
7 – болт, 11,2–14,2 Н•м;
8 – крышка распределительных валов;
9 – болт, 37–52 Н•м;
10 – распределительные валы;
11 – шпилька, 7,8–12 Н•м;
12 – головка блока цилиндров;
13 – шпилька, 7,8–12 Н•м;
14 – прокладка головки блока цилиндров

Распределительные валы двигателя SOHC

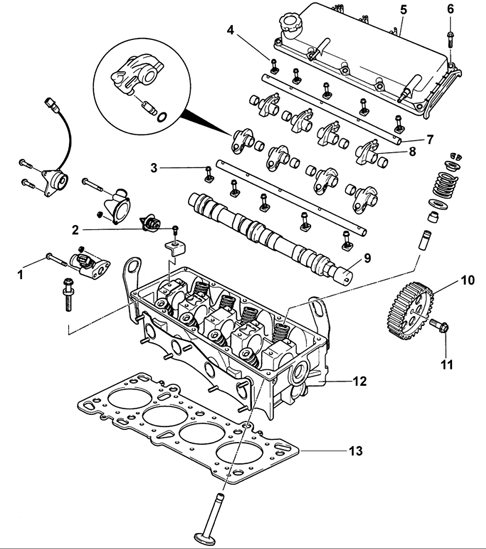

Распределительные валы двигателя SOHC 1 – болт, 7,8–11 Н•м;
2 – болт, 7,8–11 Н•м;
3 – болт, 22–28 Н•м;
4 – болт, 22–28 Н•м;
5 – крышка головки блока цилиндров;
6 – болт, 4,9–8,8 Н•м;
7 – вал рычагов;
8 – рычаги;
9 – распределительный вал;
10 – шкив зубчатого ремня распределительного вала;
11 – болт, 49–61 Н•м;
12 – головка блока цилиндров;
13 – прокладка головки блока цилиндров
