Kia Rio: Ремонт приводного вала - Проверка, Сборка - Оси и приводные валы - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Ремонт приводного вала - Проверка, Сборка

Проверка

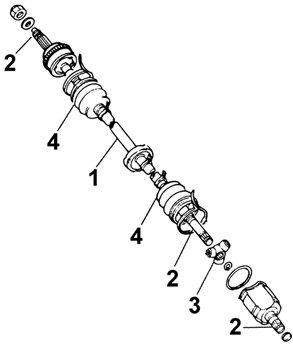

Проверьте состояние следующих деталей:
Проверьте состояние следующих деталей: 1 – приводной вал на отсутствие деформации и повреждений;
2 – состояние и износ шлицов;
3 – люфт в шарнире;
4 – порванные или поврежденные защитные чехлы.

Сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Совместите метки, нанесенные перед снятием, и установите опору роликов трипоидного соединения на приводной вал.

2. Молотком через латунный стержень запрессуйте опору роликов трипоидного

2. Молотком через латунный стержень запрессуйте опору роликов трипоидного соединения на приводной вал.

3. Установите стопорное кольцо крепления опоры роликов трипоидного соединения на приводном валу.

4. Заполните внутреннюю полость корпуса шарнира 100 г смазки.

5. Установите корпус шарнира на трипоидное соединение и установите

5. Установите корпус шарнира на трипоидное соединение и установите проволочное кольцо, удерживающее подшипник на приводном валу.

6. Установите защитный чехол ШРУСа. Убедитесь, что защитный чехол установлен в канавки приводного вала и корпуса шарнира.

7. Лезвием плоской отвертки, вставленной под защитный чехол, выровняйте

7. Лезвием плоской отвертки, вставленной под защитный чехол, выровняйте давление воздуха под защитным чехлом с атмосферным давлением.

8. Установите новые хомуты крепления защитного чехла, оберните зажимы вокруг чехлов по часовой стрелке, пассатижами затяните их и загните свободные концы хомутов.

Предупреждение Всегда используйте новые хомуты.

Ленты хомутов установите так, чтобы их концы указывали прямое направление вращения вала.

9. Специальными пассатижами затяните ленты хомутов.

10. Для обеспечения безопасности, загните концы лент хомутов.

10. Для обеспечения безопасности, загните концы лент хомутов.

11. После сборки приводного вала проверьте, что шарнир плавно перемещается в

11. После сборки приводного вала проверьте, что шарнир плавно перемещается в направлениях, показанных стрелками на рисунке. Проверьте защитные чехлы на отсутствие утечек смазки или повреждений.
