Kia Rio: Ремонт суппорта переднего тормоза - Сборка - Тормозная система - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Ремонт суппорта переднего тормоза - Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

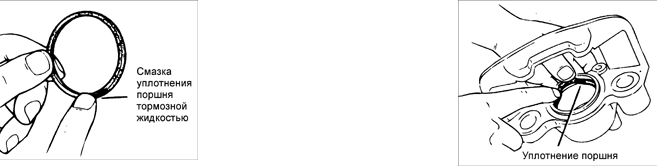

1. Смажьте тормозной жидкостью и установите уплотнение поршня в цилиндр

1. Смажьте тормозной жидкостью и установите уплотнение поршня в цилиндр суппорта.

2. Смажьте поршень тормозной жидкостью и частично установите его в цилиндр.

2. Смажьте поршень тормозной жидкостью и частично установите его в цилиндр.

3. Смажьте пылезащитный чехол поршня и установите его на поршень.

3. Смажьте пылезащитный чехол поршня и установите его на поршень.

4. Вдавите поршень в суппорт так, чтобы он установился в цилиндр суппорта.

4. Вдавите поршень в суппорт так, чтобы он установился в цилиндр суппорта.

5. Вверните штуцер прокачки.

6. Установите втулку.

7. Смажьте внутренние поверхности втулок смазочным материалом, содержащимся в комплекте для капитального ремонта.
